Plány areálů, mapy
Plány areálů, mapy - technické specifikace
| Materiál: | základní konstrukce (rám) - profilovaný hliník (lamely, stojny), podkladová deska pro umístění plánu areálu |
|---|---|
| Povrchová úprava: | stříbrný elox (matný) - nejčastější řešení |
| Další povrchy: | zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků |
| Typy profilů: | příčné profily = lamely (délka max. 5m), výšky: 46, 100, 150, 250 mm stojny = svislé profily (výška max. 6 m): a) kulaté – průměr 60 nebo 90 mm, b) osmihranné – 80 mm, c) eliptické 104x80 mm |
| Charakteristika: | variabilita, vyměnitelnost desek s grafikou, opravitelnost textů (grafiky) |
| Postup výměny: | lamela/-y se ze zadní strany tabule povolí imbusovým klíčem (5 mm) a následně vysune ze stojny směrem nahoru – tím je dosažen přístup k desce |
Plán areálu by neměl chybět všude tam, kde se vyskytují budovy (příp. jiné cíle) na větší ploše. Plán areálu by měl být zjednodušeným půdorysem dané oblasti bez zbytečných podrobností a měl by obsahovat i bod, kde se právě daný plán nachází.

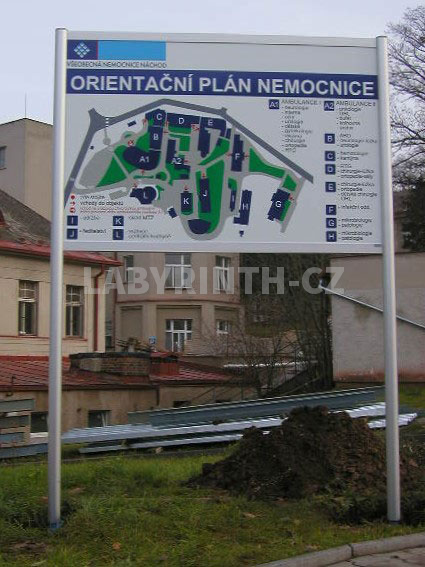

1b1Všeobecná nemocnice Náchod
1b2Zdravotnické zařízení Podolí, Praha
1b3Fakultní nemocnice Olomouc, cedule na 2 stojnách

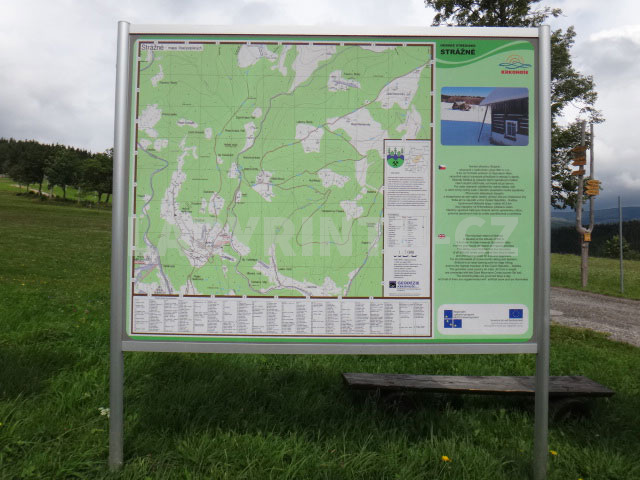

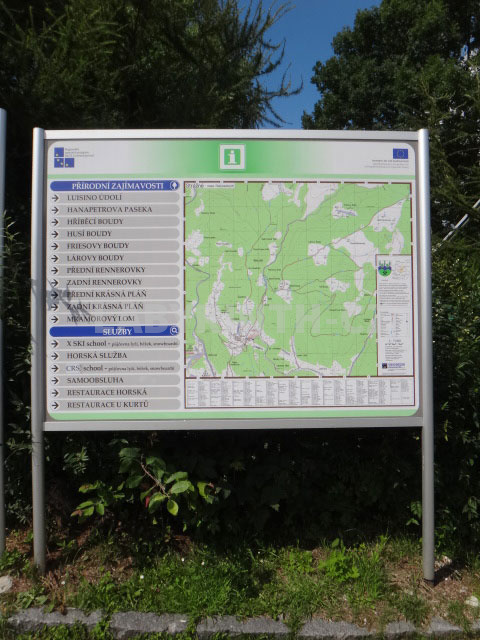

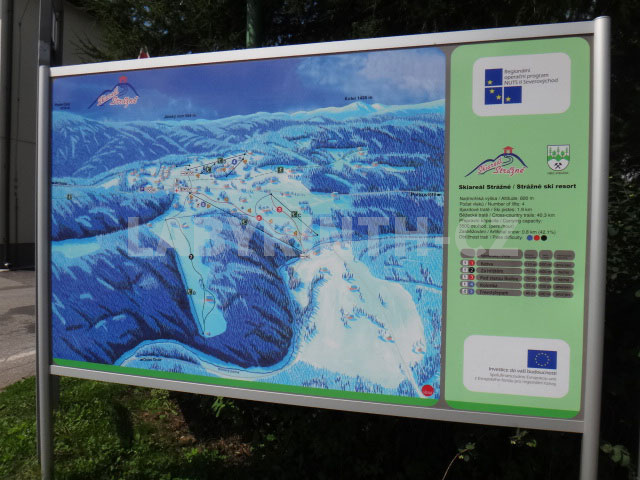

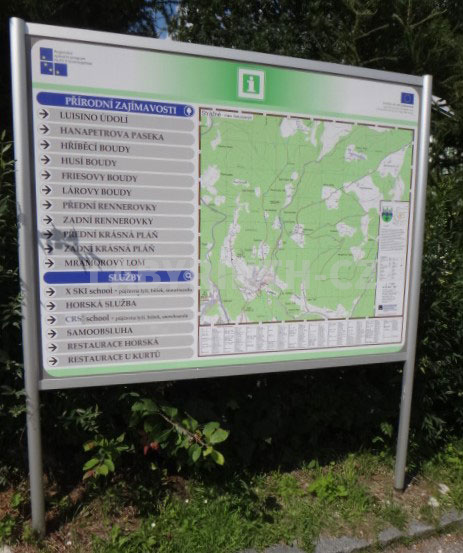

1b4Informační cedule s plánem okolí Strážného (Krkonošský národní park)

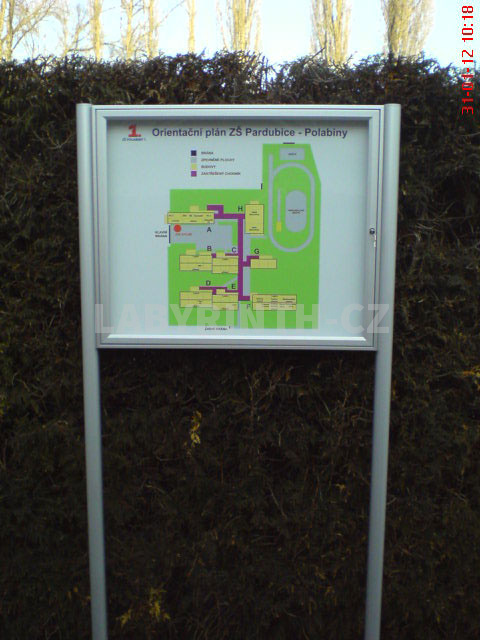

1b5Plán areálu školy v Pardubicích
1b6Orientační plán sjezdových tratí v Krkonoších

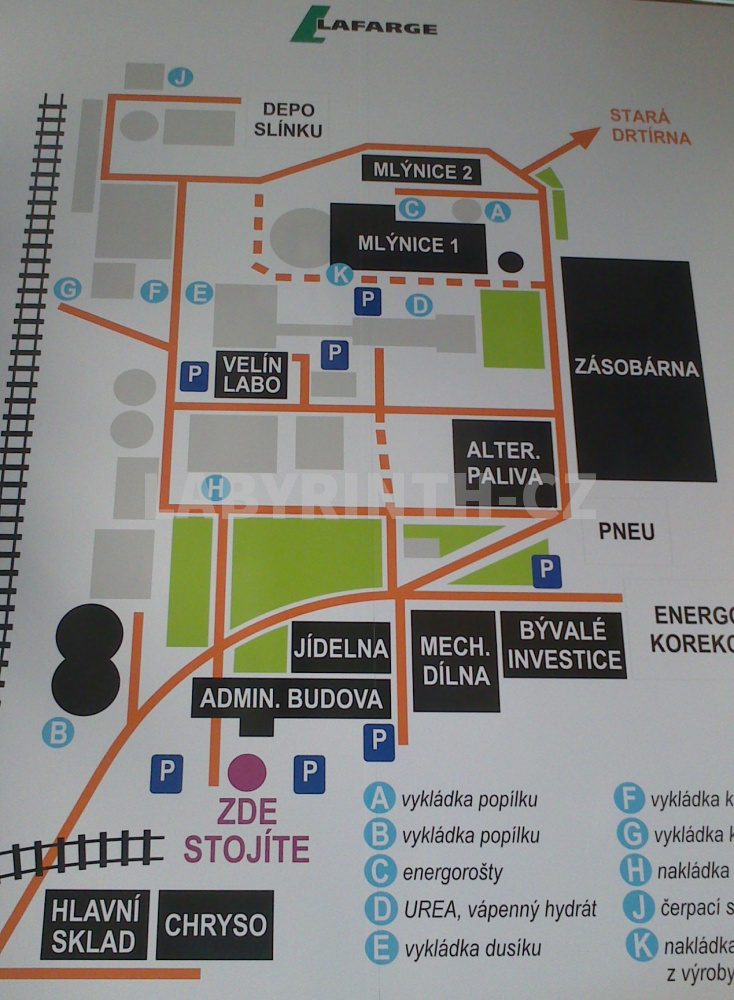

1b7Plán areálu cementárny Lafarge, detail

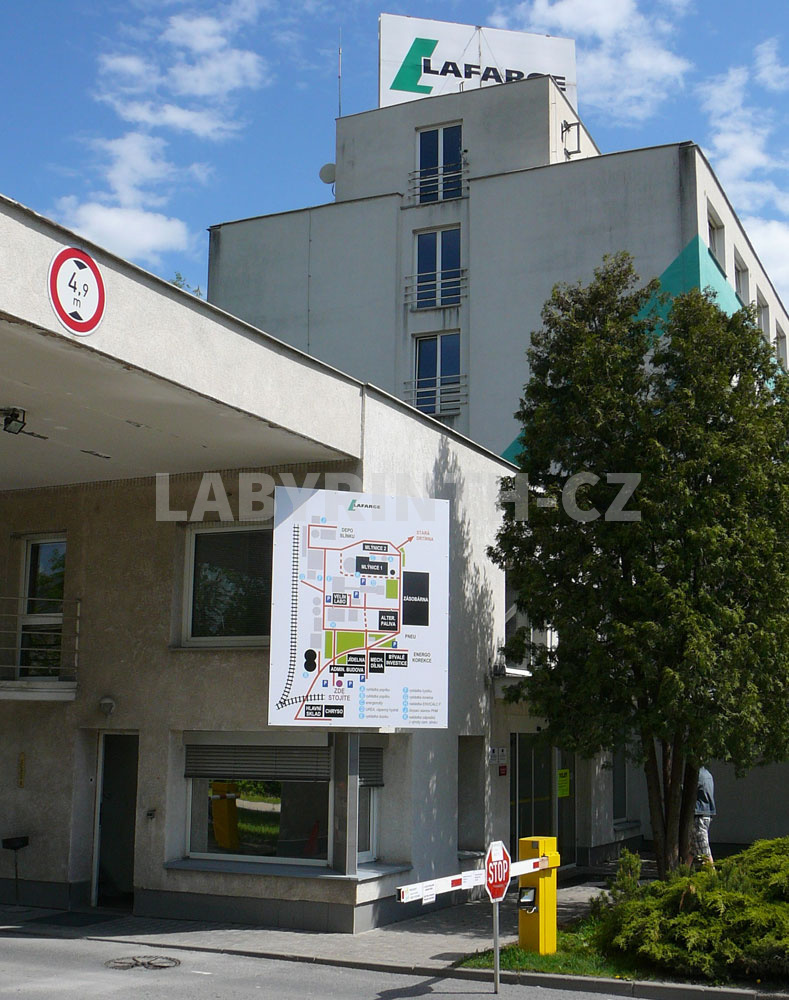

1b8Umístění plánu areálu cementárny Lafarge

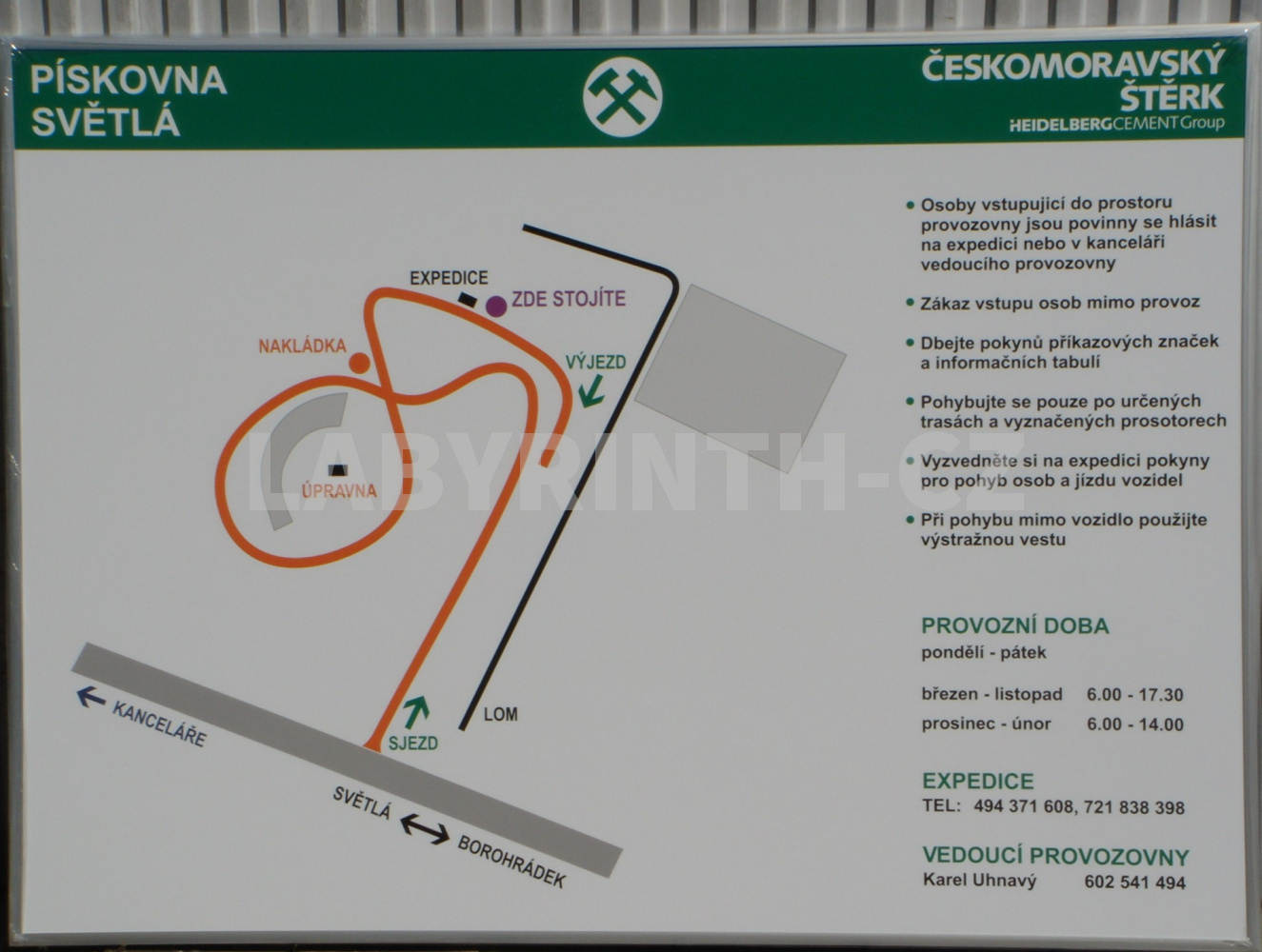

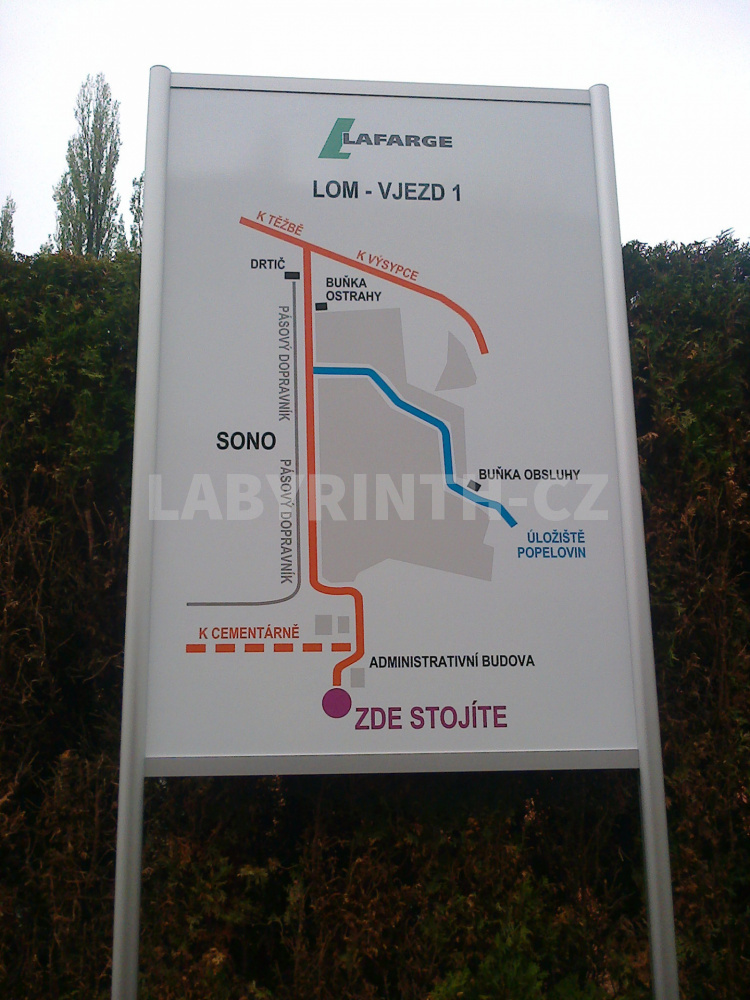

1b9Plán lomu pro nákladní auta

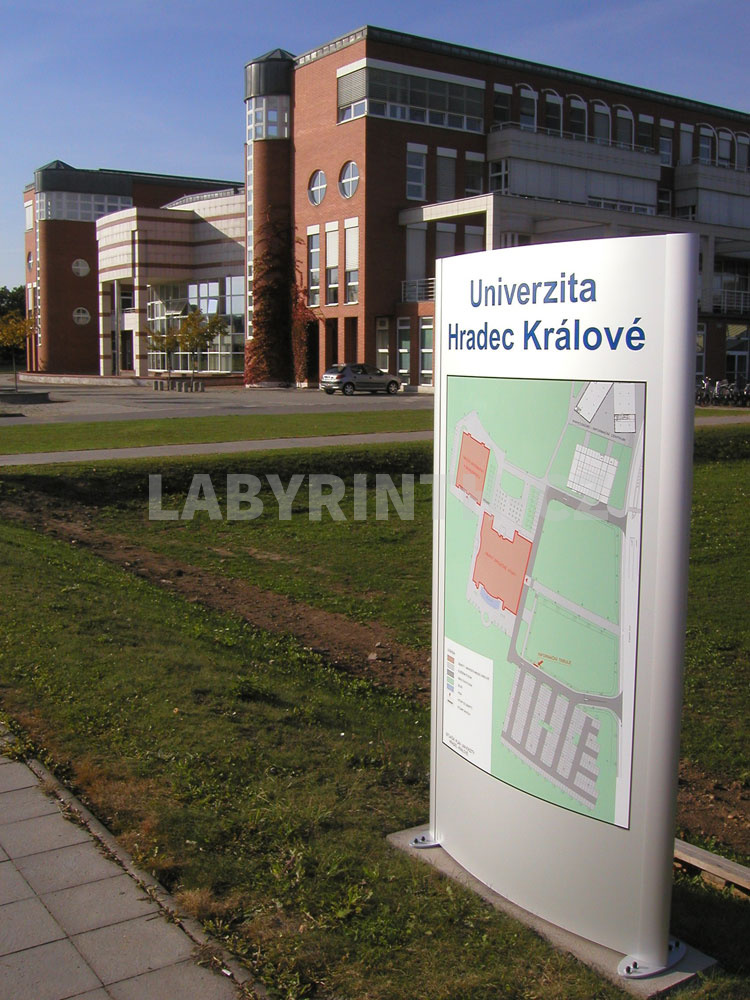

1b10Univerzita Hradec Králové, Fakulta informatiky a managementu ( totem vypouklý)

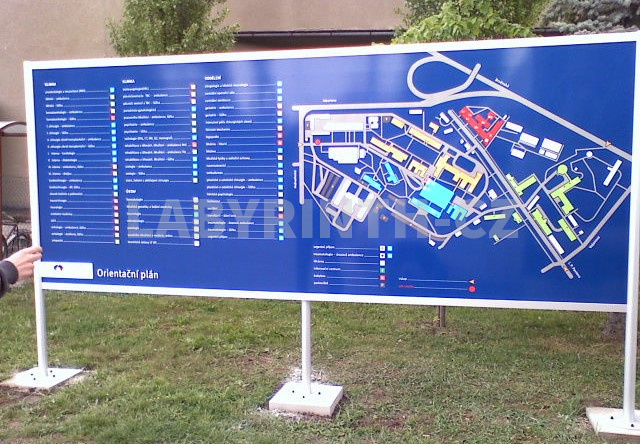

1b11Venkovní cedule na 3 stojnách (FN Olomouc)

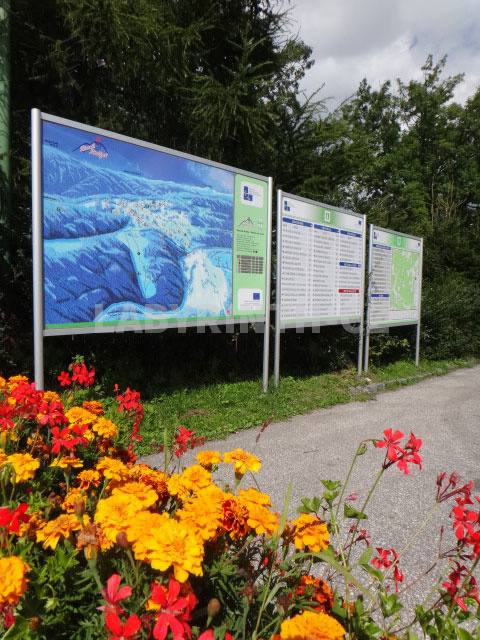

1b12Soubor map na venkovních cedulích
