Vnitřní systémy

Základní charakteristika

Vnitřní (interiérové) orientační systémy patří k našim nejvíce prodávaným výrobkům. Slouží hlavně k orientaci v budovách a k podávání aktuálních informací v místě, ve kterém se právě nacházíte. Hledáte vedoucího oddělení? S naším orientačním systémem to není problém: jednoduše vás k němu zavede. Hledáte paní Novákovou? Nevíte, ve kterém patře se nacházíte? Nevíte, kde je výtah? WC? Východ? Opět to pro náš orientační systém není žádný problém. S našimi výrobky se prostě neztratíte. A navíc každou „naší“ budovou projdete, jako byste v ní chodili každý den! A ještě něco: po celou dobu vám bude náš orientační systém dělat příjemnou společnost, bude pro vás příjemným a hlavně praktickým zpestřením, když někoho nebo něco hledáte. Toto je naše práce, kterou se snažíme dělat s maximálním nasazením tak, aby byl zákazník nejen vždy spokojený, ale dostal i něco navíc.

Naše orientační systémy zároveň zaručují vizuální, grafickou i materiálovou návaznost např. na venkovní orientační systémy, informační cedule apod. vč. návaznosti na jeho doplňkové prvky značení. Na první pohled musí být zřejmé, že veškeré orientační, navigační i informační cedule a cedulky jsou od jednoho výrobce – od nás.

Základním výrobním materiálem, který již téměř 20 let používáme, je hliník s nejčastější povrchovou úpravou stříbrný elox. Výhodou eloxu je jeho prakticky neomezená životnost nejen v interiéru, ale i v exteriéru. Materiál to je příjemný, moderní až nadčasový. A přitom s velice příznivým poměrem výkon/cena!

Naše orientační systémy jsou maximálně variabilní – dokážou okamžitě reagovat na různé organizační změny uživatele. Aktualizace lze provádět okamžitě, bez demontáže či nákupu nových orientačních cedulí nebo informačních štítků. Navíc častěji měnicí se informace (jména pracovníků, názvy oddělení, provozní a úřední doba apod.) si můžete vytisknout na běžné tiskárně. Tyto opravy uděláte ihned, pohodlně u vás v kanceláři a navíc s nulovými náklady

Vnitřní systémy - technické specifikace

Materiál:	profilovaný hliník, hliníkové, kovové nebo plastové doplňky
Povrchová úprava:	stříbrný elox (matný) - nejčastější provedení
Další povrchy a barvy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků, přímý potisk, gravírování, americká retuš atd…
Charakteristika:	maximální variabilita, snadná vyměnitelnost (zvládne i laik), opravitelnost textů (grafiky) do budoucna, vysoká životnost a estetická hodnota

Technické specifikace

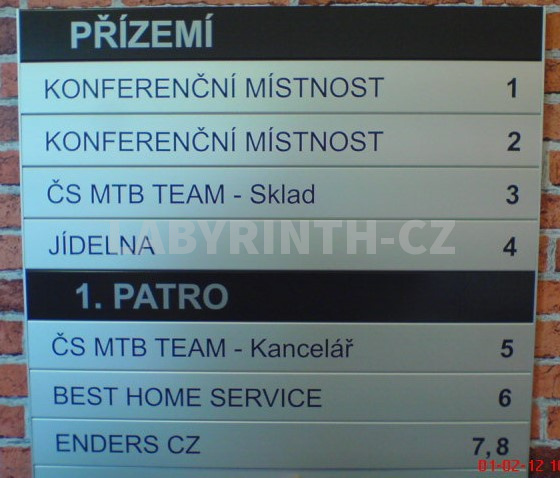

Hlavní a centrální cedule

Hlavní a centrální cedule - technické specifikace

Materiál:	profilovaný hliník (lamely)
Povrchová úprava:	stříbrný elox (matný) - nejčastější provedení
Další povrchy a barvy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků, potisk, gravírování atd.
Typy profilů:	základní profily, tzv. „plné“ lamely (vodorovné): délka max. 5 m, výška: 31, 62, 93, 125, 156, 187, 250 mm, méně časté 15, 19, 35 a 45mm profily s drážkou (vodorovné): délka max. 5 m, výška: 31, 62, 93 mm (vše s jednou drážkou), navíc 31mm s dvojdrážkou, plus libovolný formát ukončovací profily (vodorovné): délka max. 5 m, typ UPR-oblý nebo typ „L“. Tyto profily zabraňují odcizení jednotlivých lamel z cedulí.
Boční zakončení, tj. pravá a levá strana orientační nebo informační cedule:	používají se boční profily svislé, výška max. 5m a to buď hranaté, trojúhelníkové nebo oblé
Charakteristika:	maximální variabilita, snadná vyměnitelnost, opravitelnost textů (grafiky) i do budoucna v důsledku např. organizačních změn
Postup výměny:	obyčejný ale tenký nůž se opatrně zasune mezi boční profil a vyměňovanou lamelu, která se poté pomalu vyklapne směrem ven (k sobě). Nebo se použije speciální plastový „klíč“, který se zasune mezi hliníkové lamely a pomocí jeho zpětných háčků se zahákne za vyměňovanou lamelu a ta se vytáhne ven (směrem k sobě).

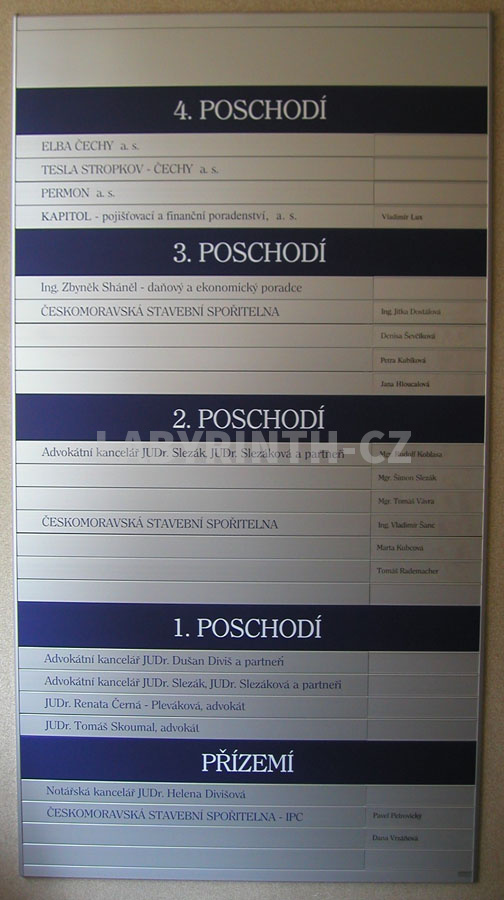

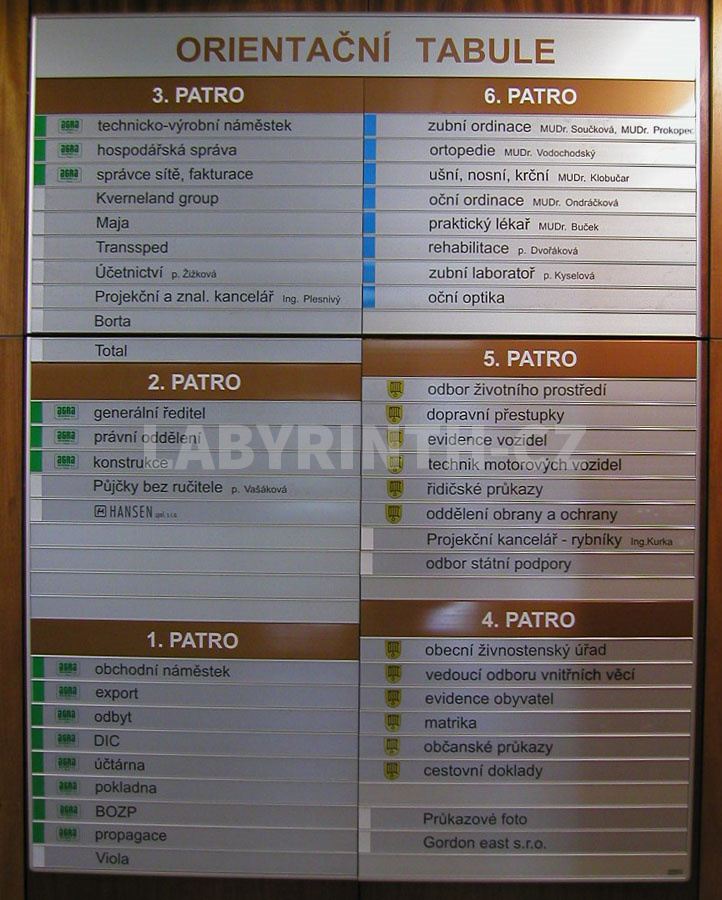

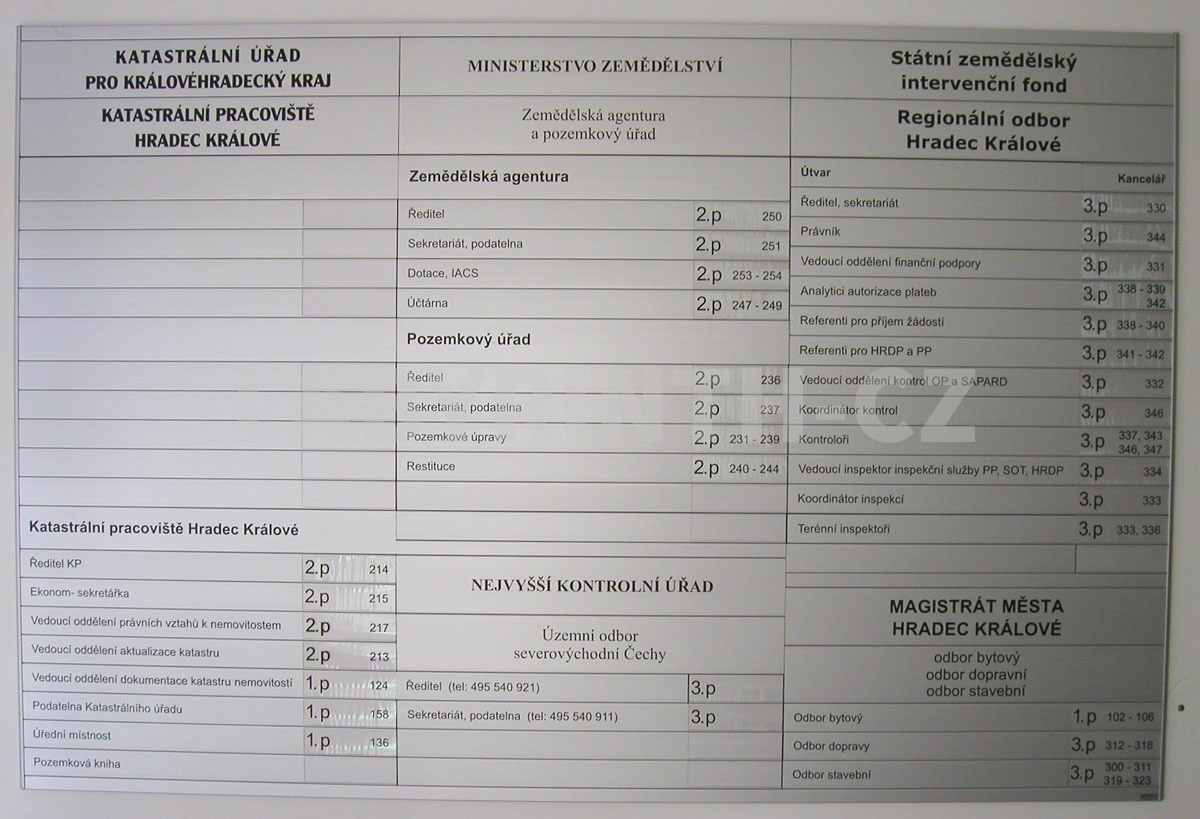

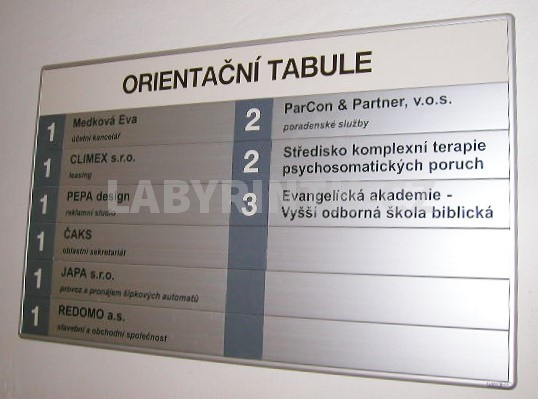

Ve vstupních prostorech, halách, se většinou nachází tzv. hlavní (centrální) informační cedule. Obsahuje základní informace o struktuře daného objektu. Členěna bývá většinou po patrech, příp. po budovách, pokud jsou třeba průchozí. Dále tyto cedule obsahují základní nadpis, firemní logo, znak obce, půdorysy, oddělení, funkce, jména pracovníků a další potřebné infomace. Právě jména či jiné častěji měnicí se údaje umisťujeme do hliníkových profilů (lamel) s drážkou pro jejich snazší výměnu a s možností vlastního tisku.

2a1

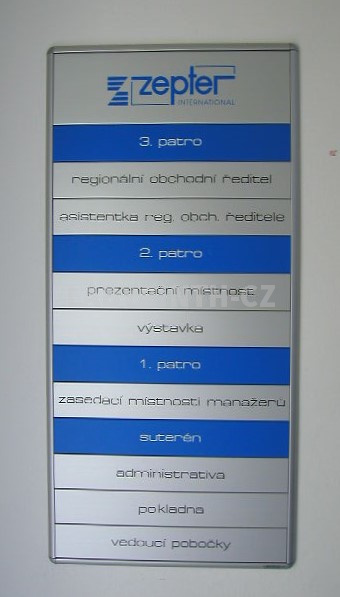

Zepter Hradec Králové

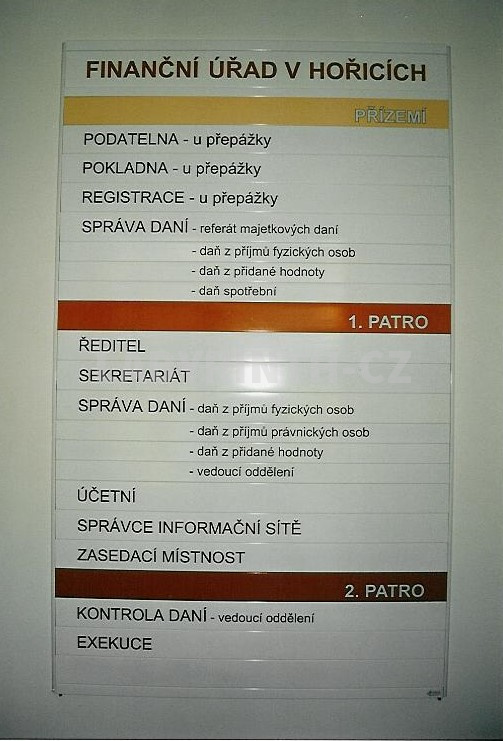

2a2

Finanční úřad Hořice

2a3

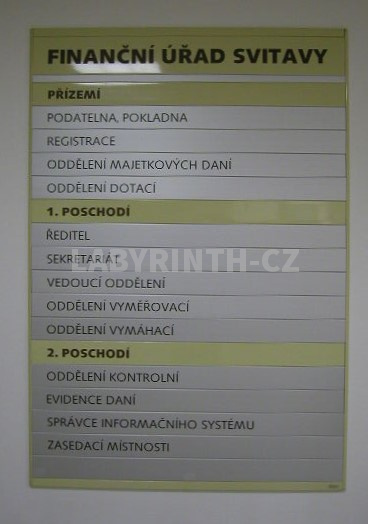

Finanční úřad Svitavy

2a4

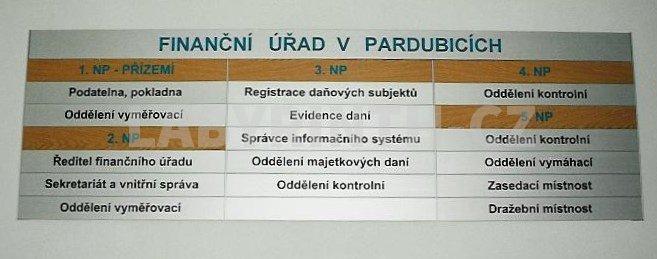

Finanční úřad Pardubice

2a5

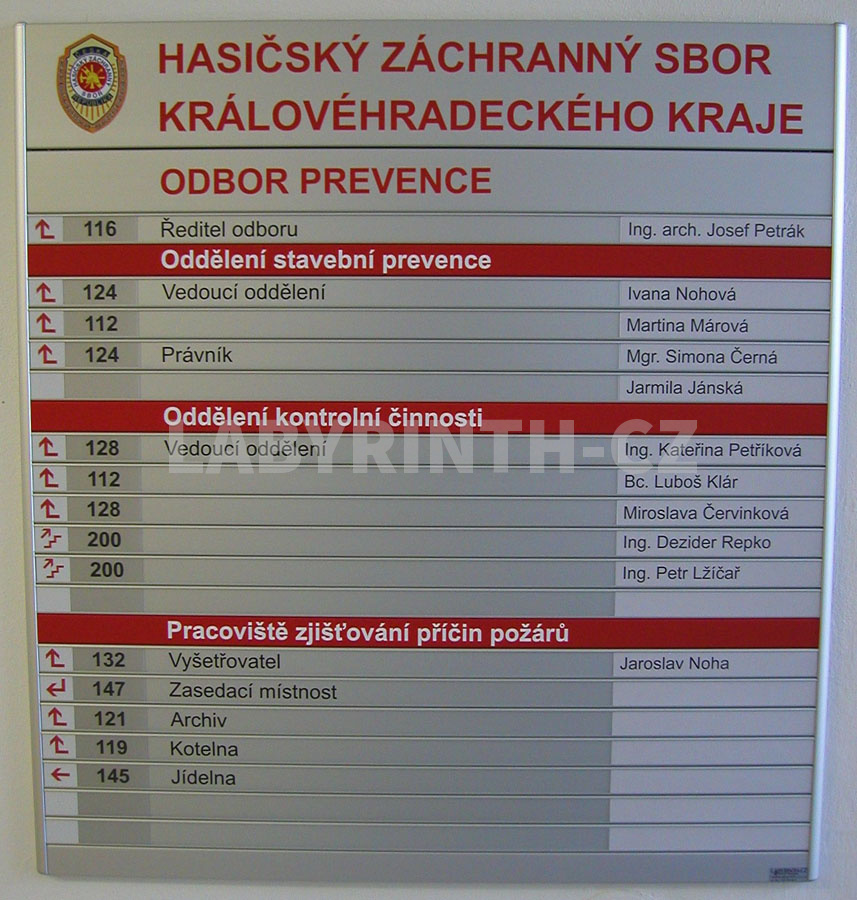

Hasičský záchranný sbor HK

2a6

Okresní soud HK

2a7

Elba HK

2a8

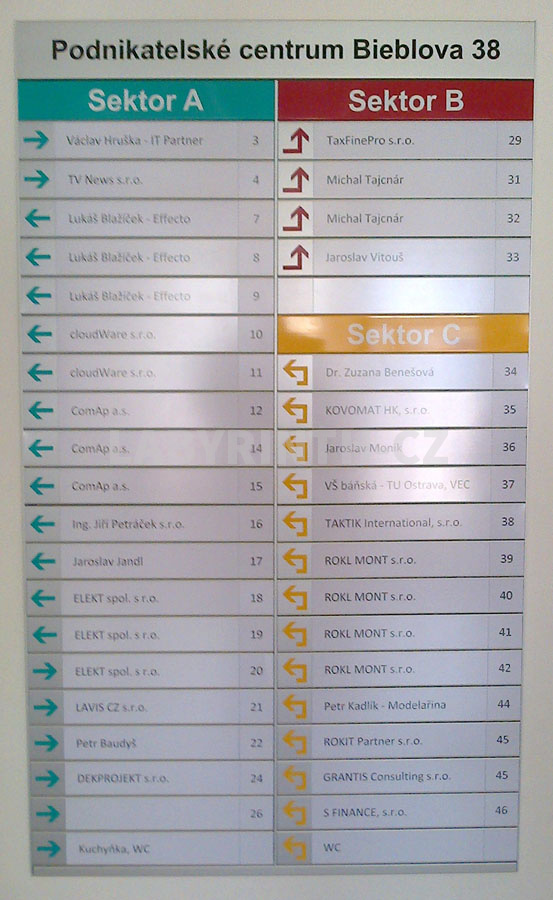

Podnikatelské centrum Bieblova

2a9

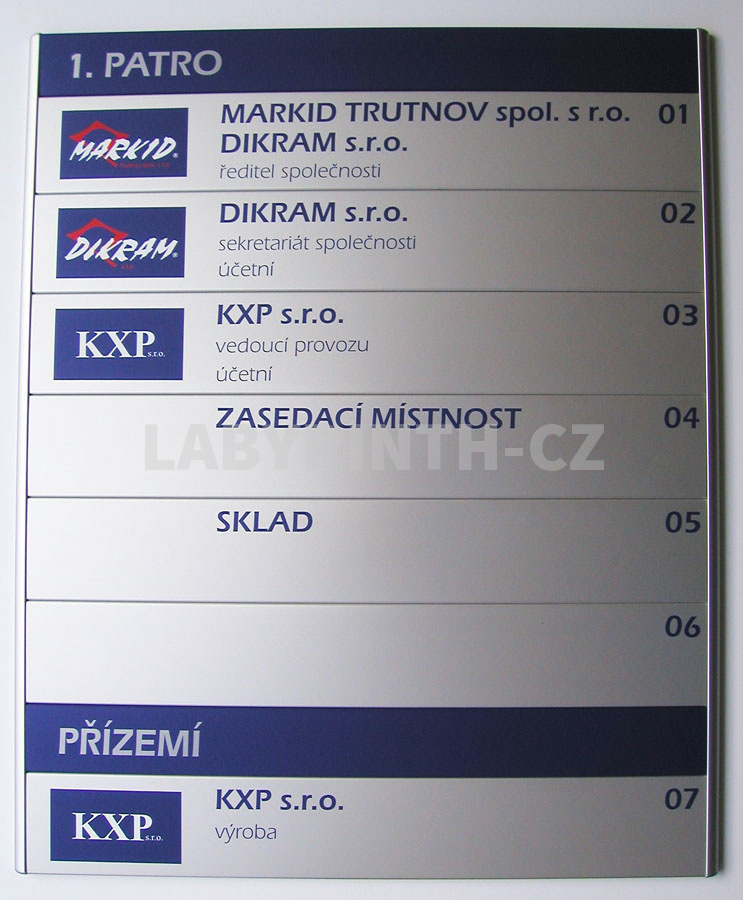

Dikram Trutnov

2a10

Technolen Jilemnice

2a11

Chemoprag Praha

2a12

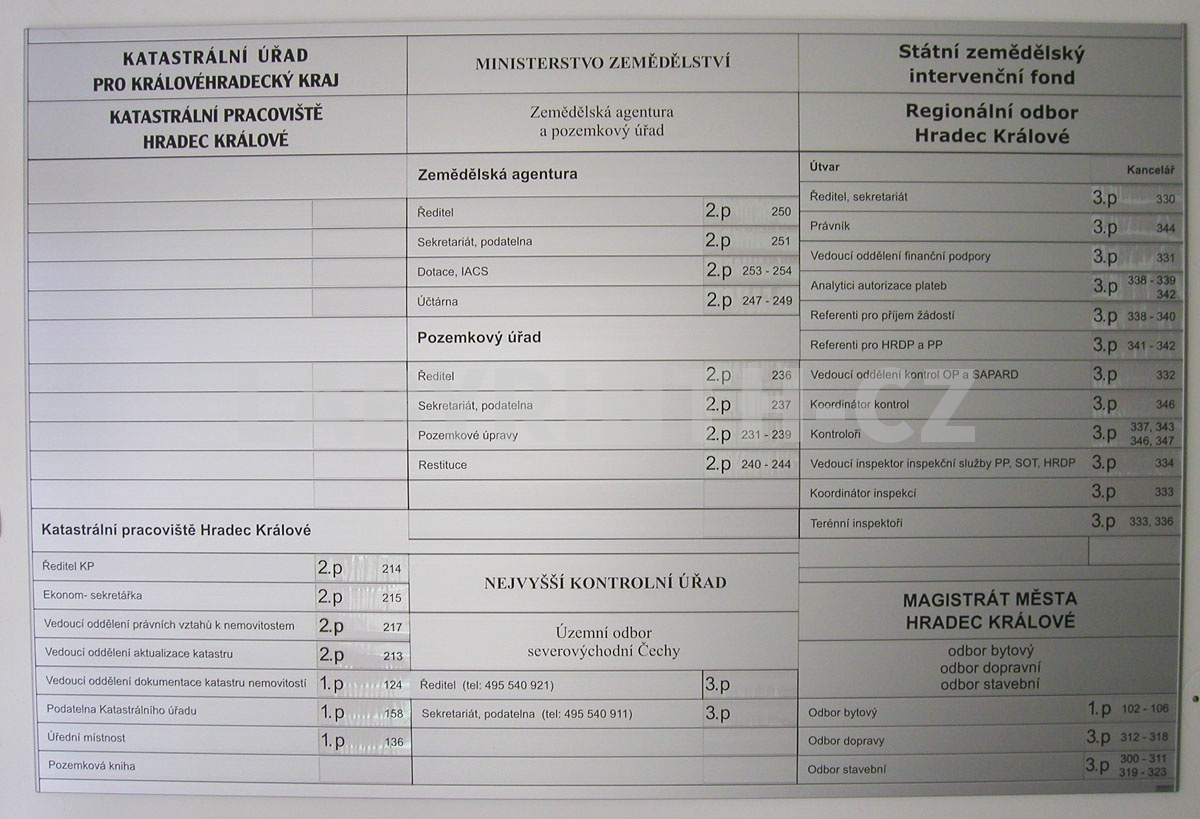

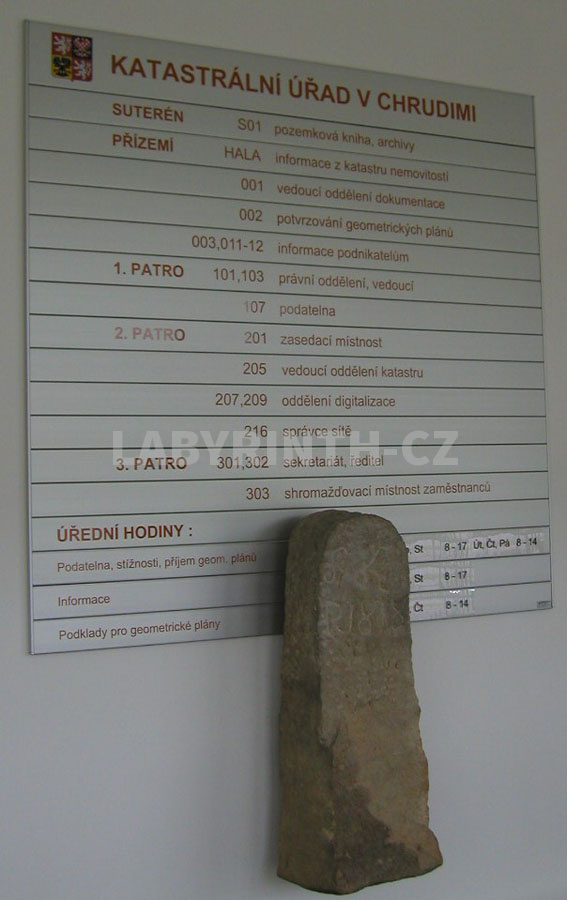

Katastrální úřad Chrudim

2a13

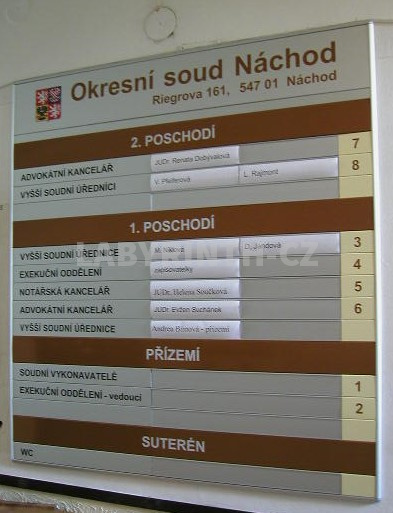

Okresní soud Náchod

2a14

Městský úřad Přelouč

2a15

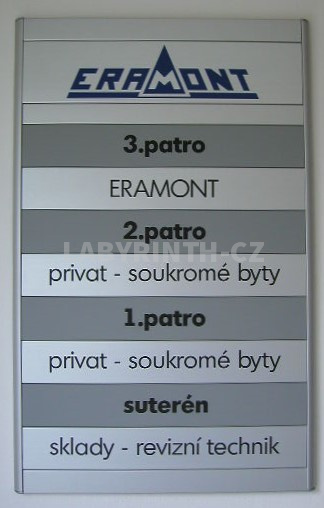

Eramont HK

2a16

Budova Medinvest, seznam firem

2a17

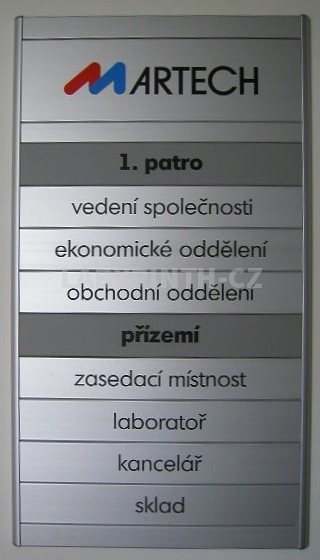

Martech HK

2a18

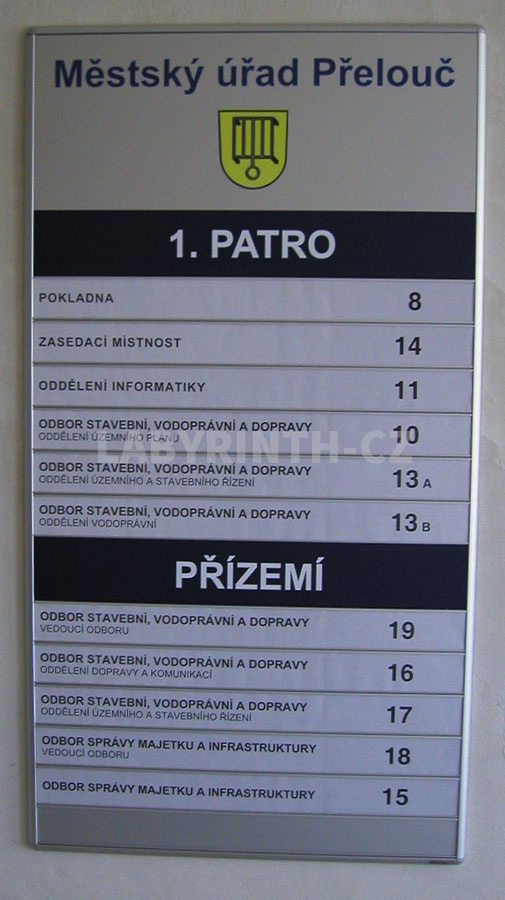

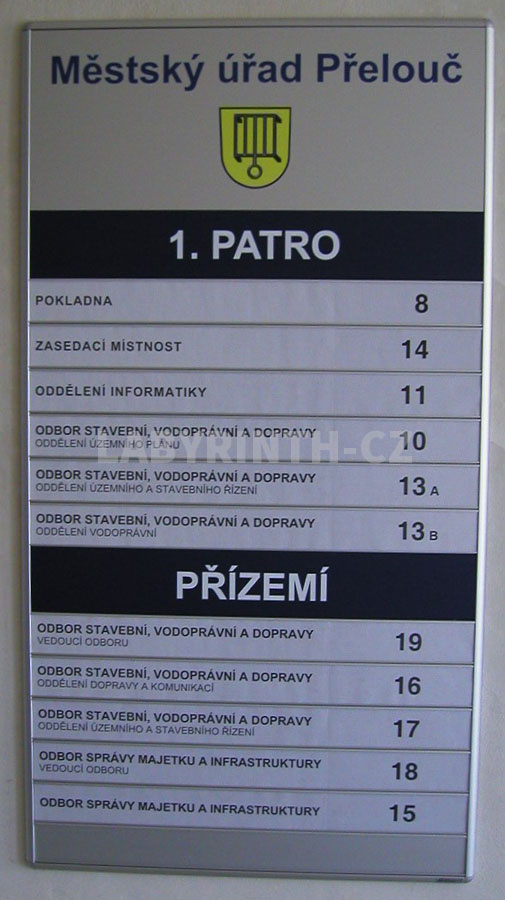

Městský úřad Přelouč (dvousloupcová tabule)

2a19

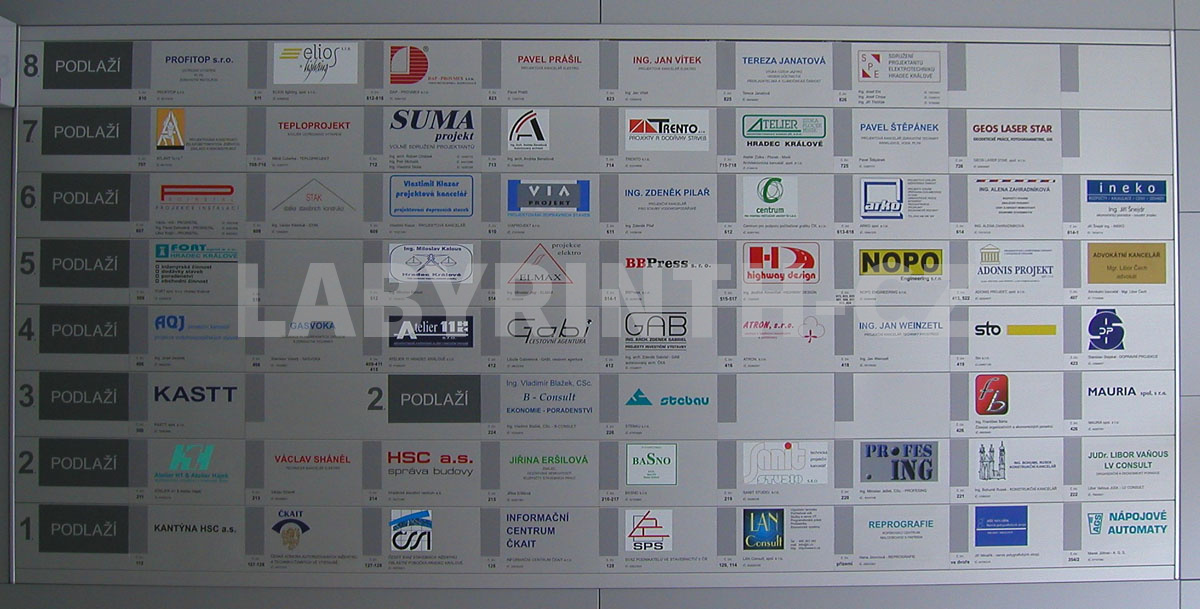

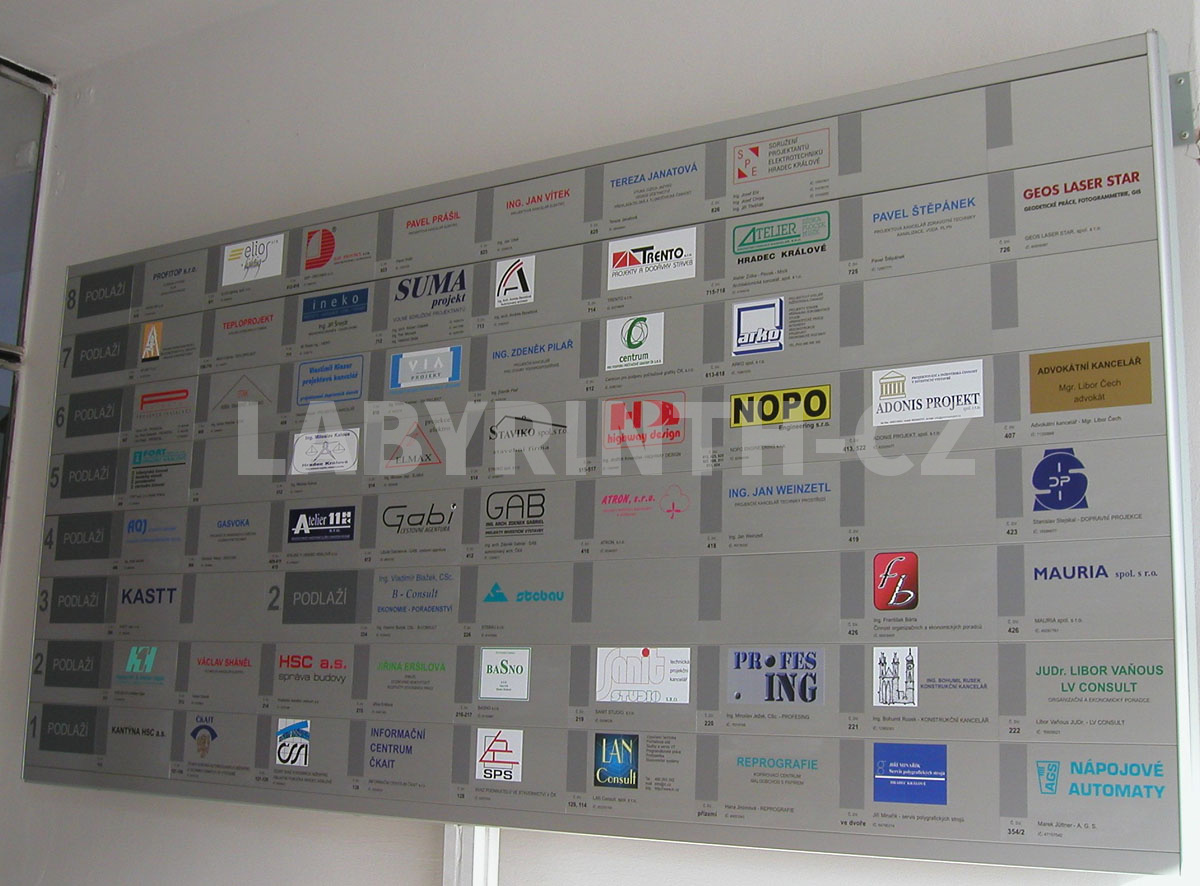

Hradecké stavební centrum, seznam firem

2a20

Krkonošské papírny Hostinné

2a21

Policie Hradec Králové

2a22

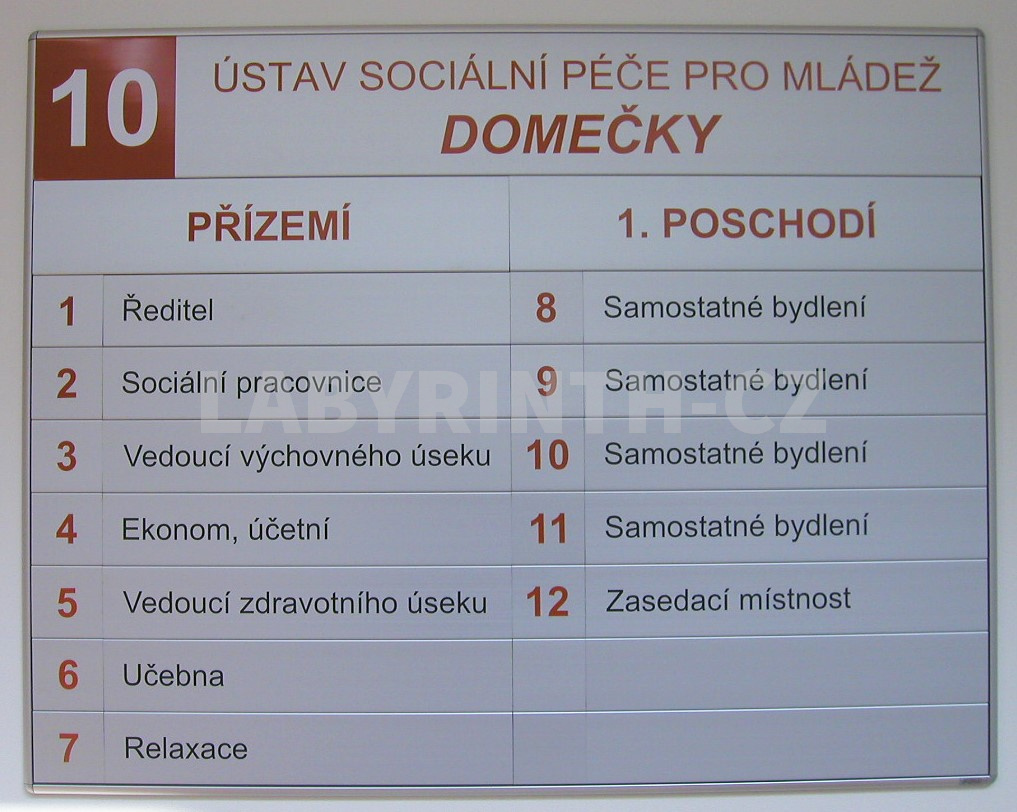

Ústav sociální péče Domečky Rychnov n Kněžnou

2a23

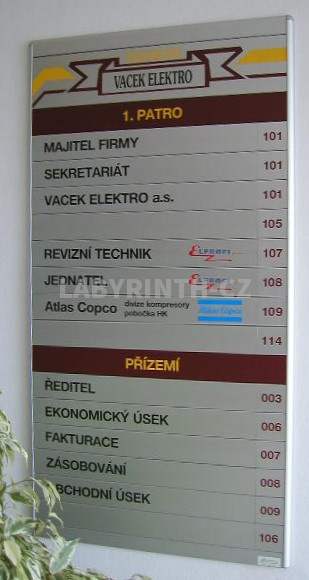

Vacek elektro HK

2a24

Kavčí plácek HK

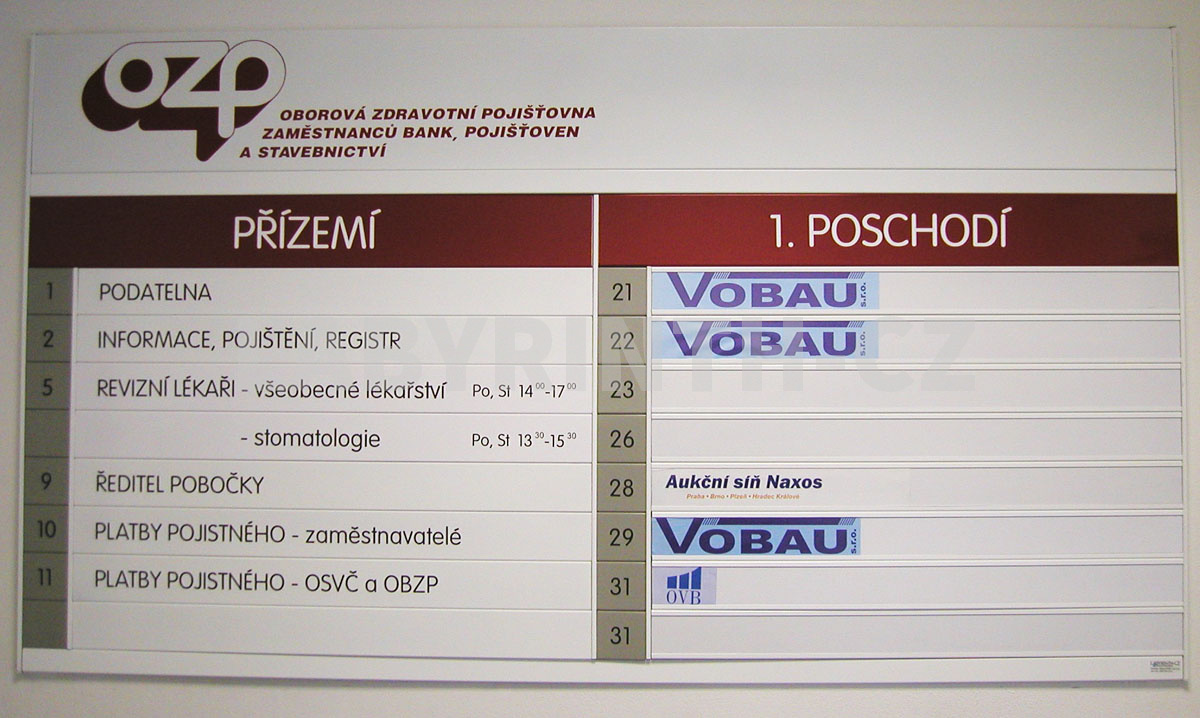

2a25

Oborová zdravotní pojišťovna, pobočka HK

2a26

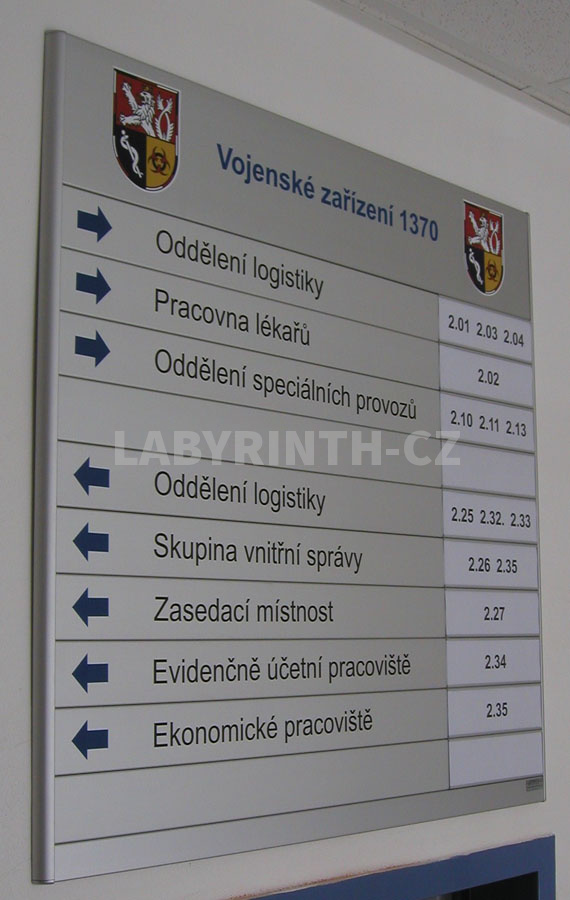

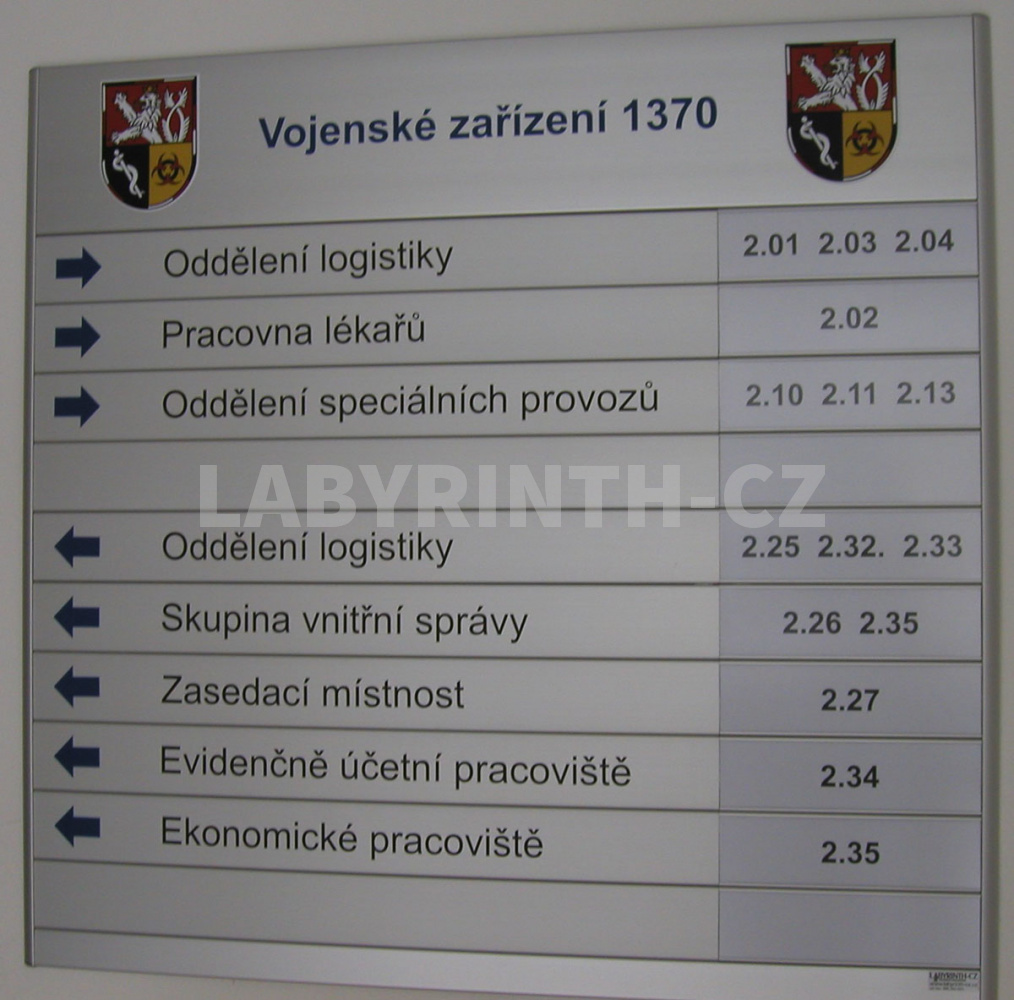

Vojenská základna Těchonín (VZ 1370)

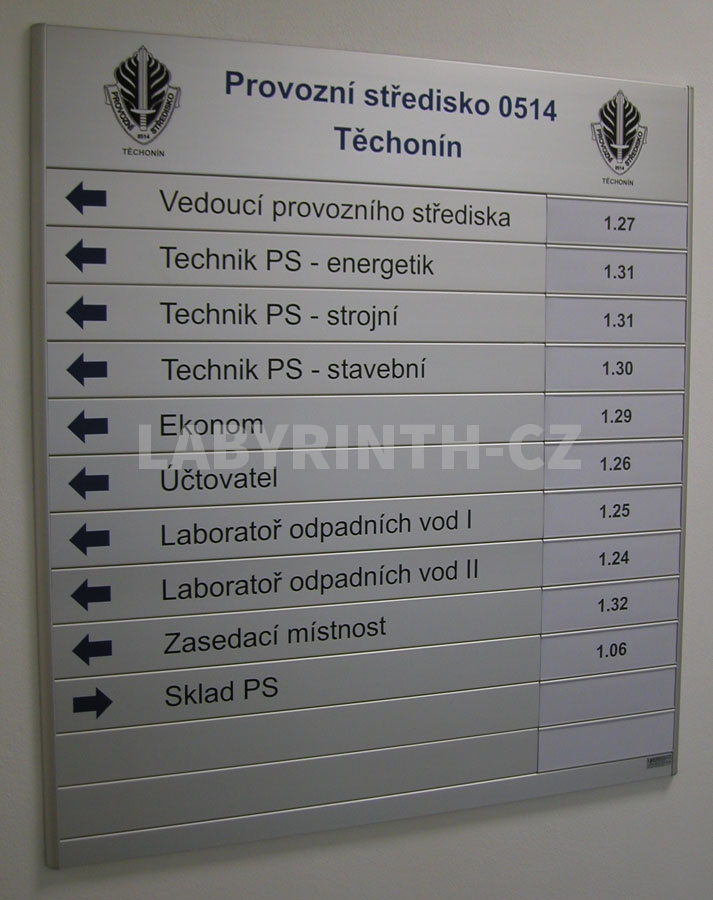

2a27

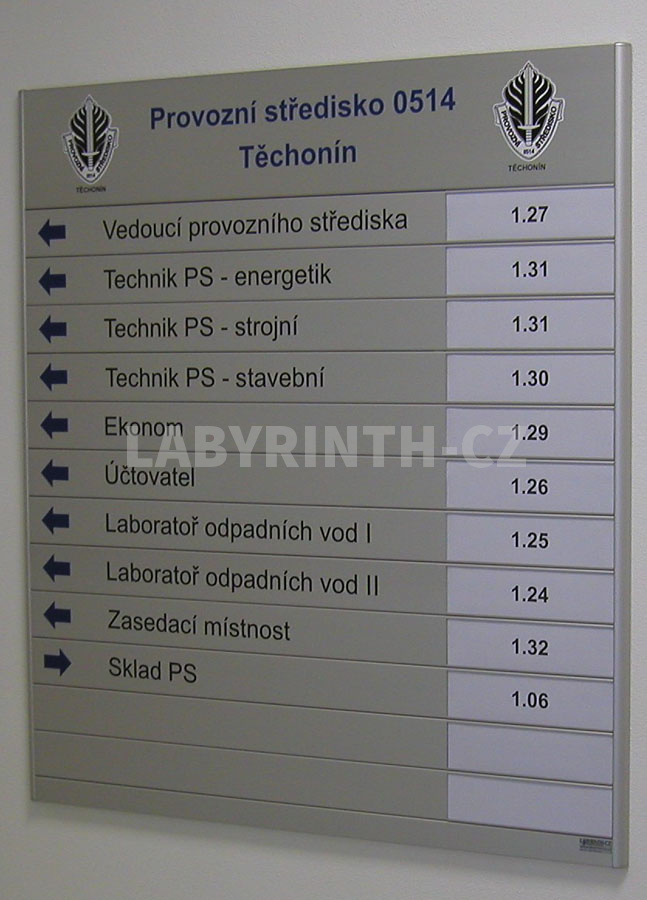

Vojenská základna Těchonín (PS 0514)

2a28

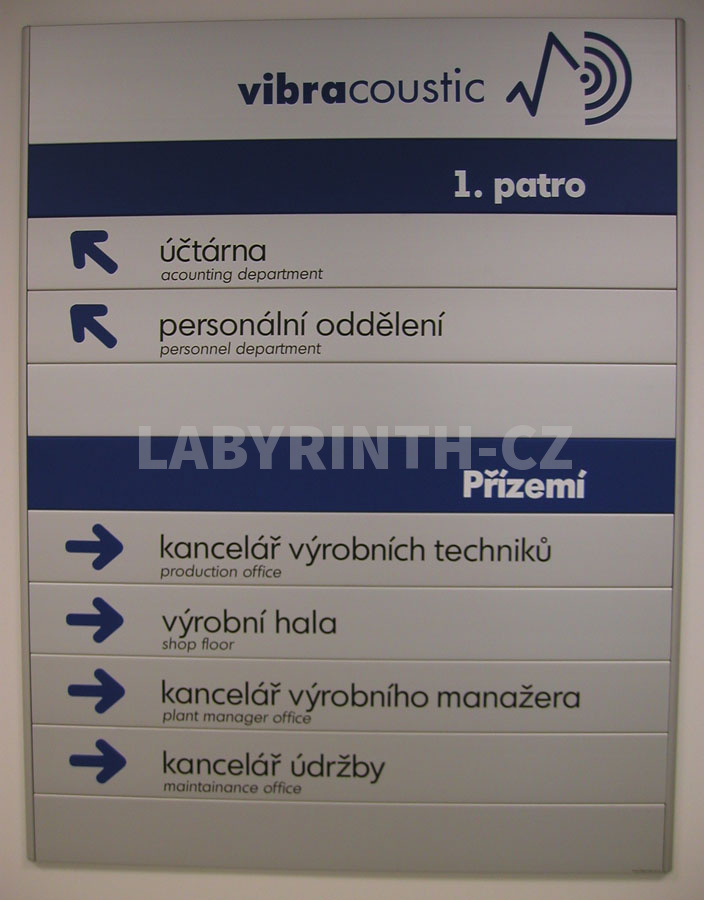

Vibracoustic Třebechovice pod Orebem (dvojjazyčná tabule)

2a29

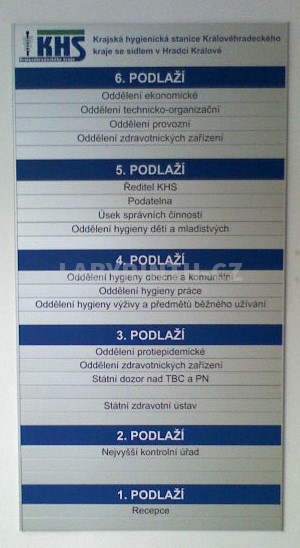

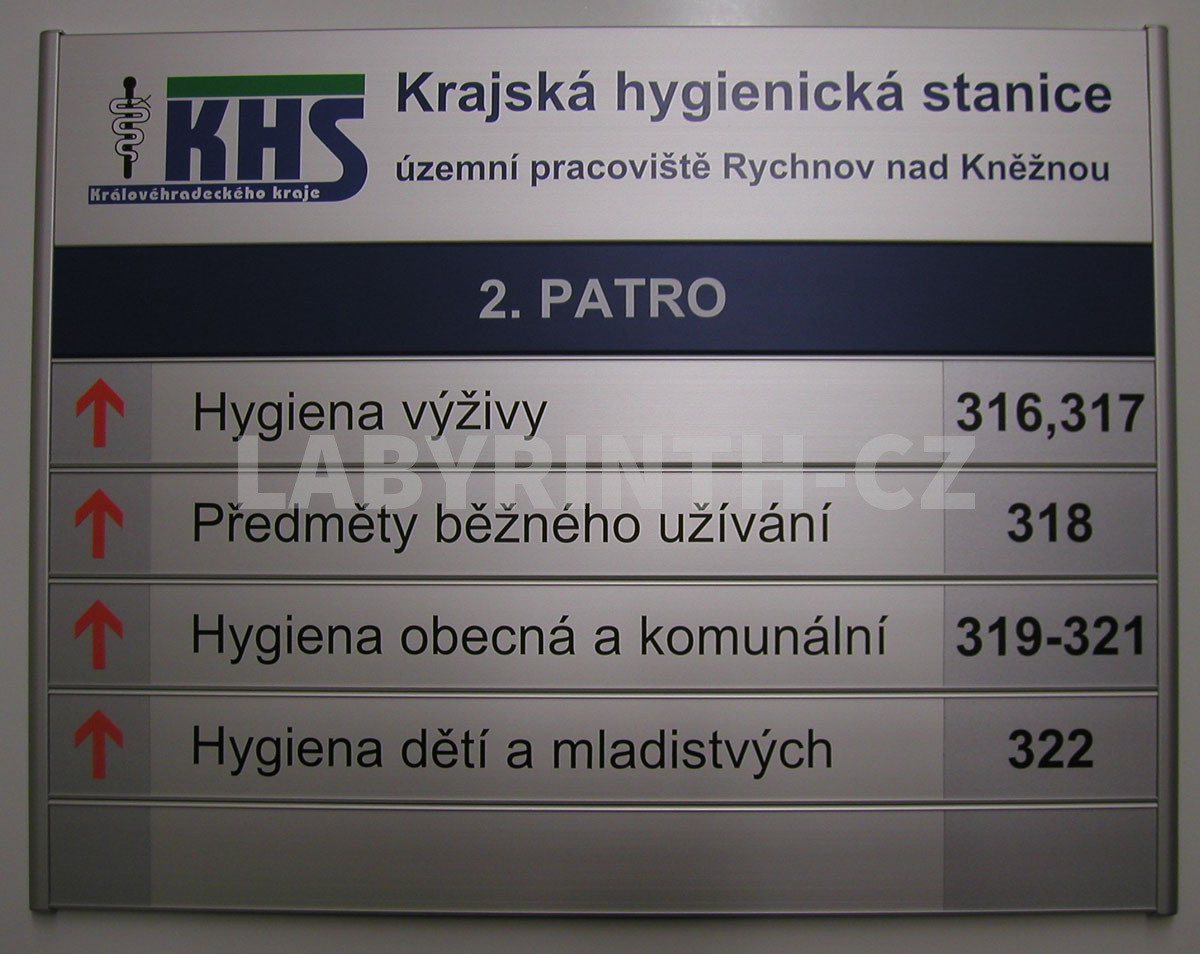

Krajská hygienická stanice

2a30

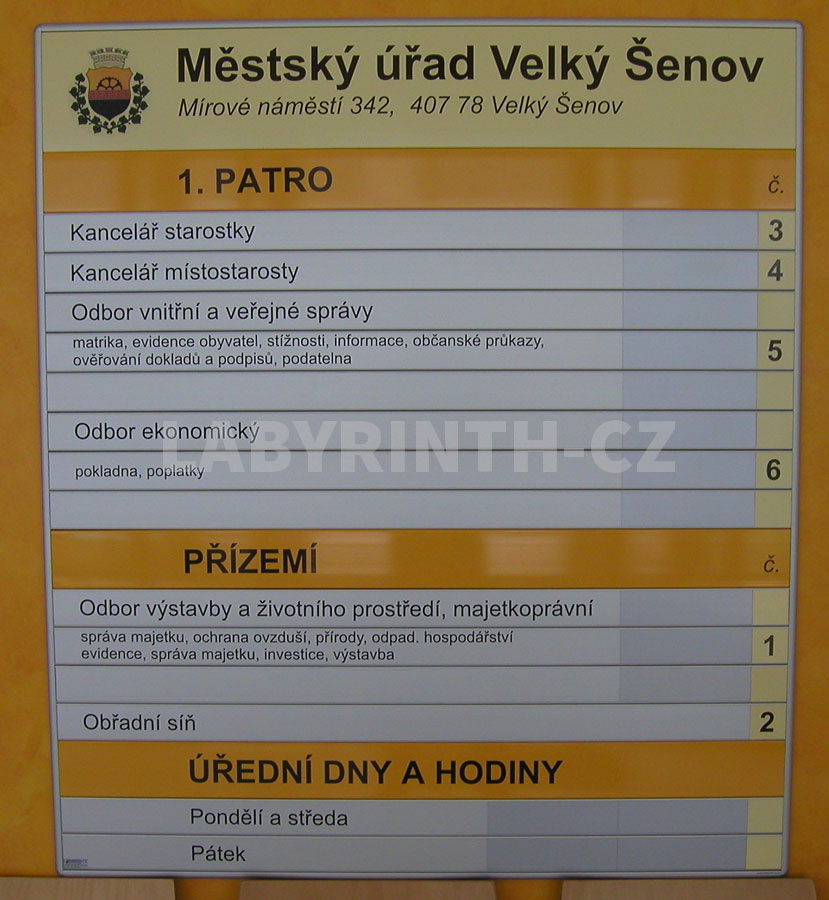

Městský úřad Velký Šenov

2a31

Univerzita Hradec Králové (Al-sendvič)

2a32

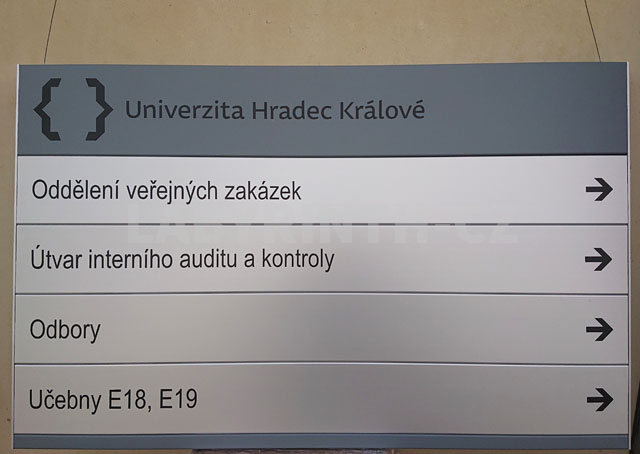

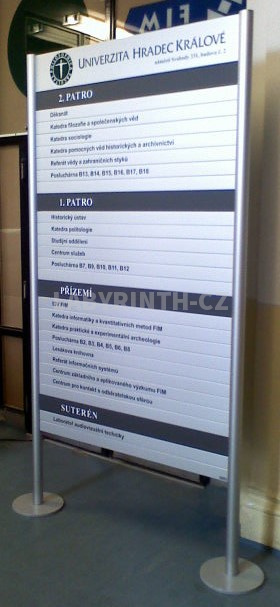

Univerzita HK, hlavní tabule na 2 stojnách

2a33

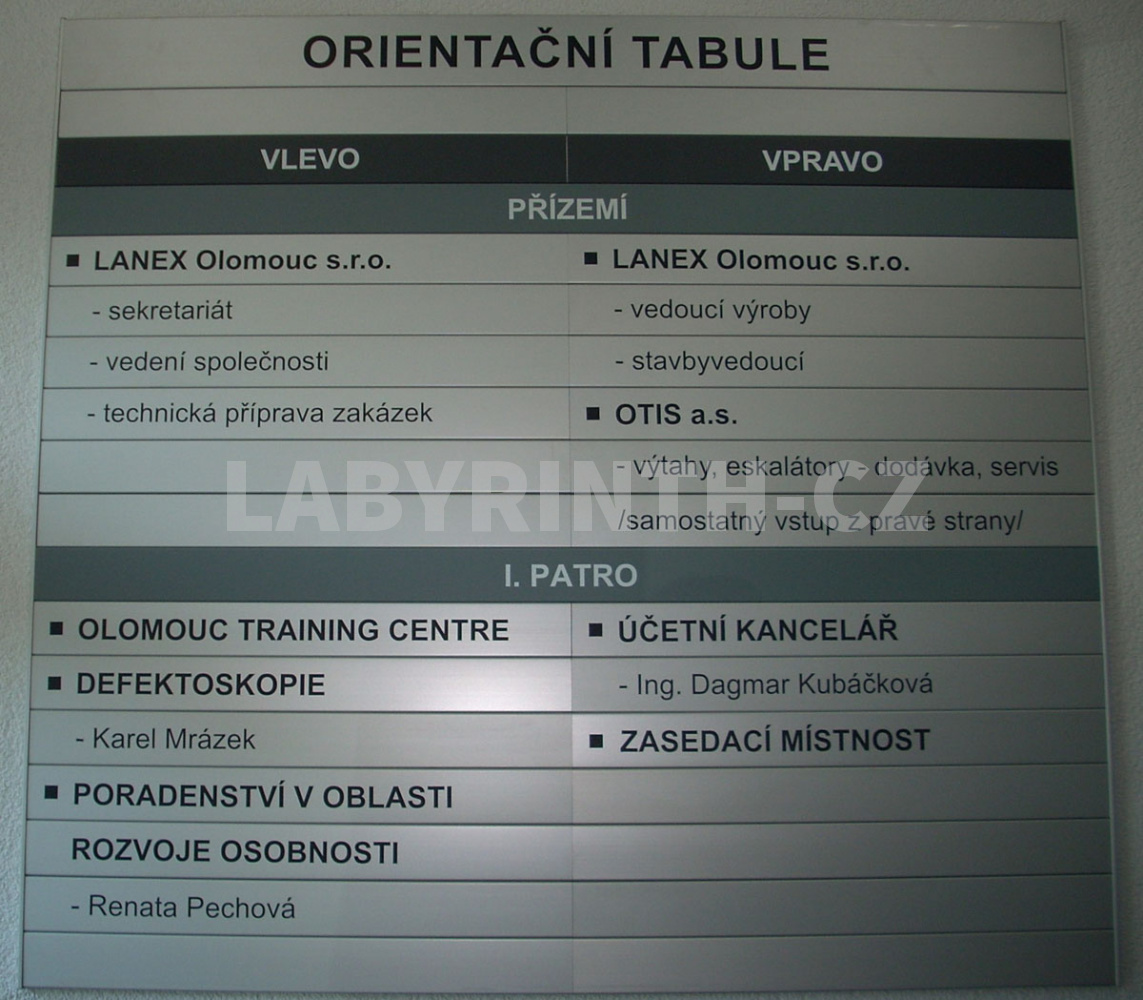

Lanex Olomouc

2a34

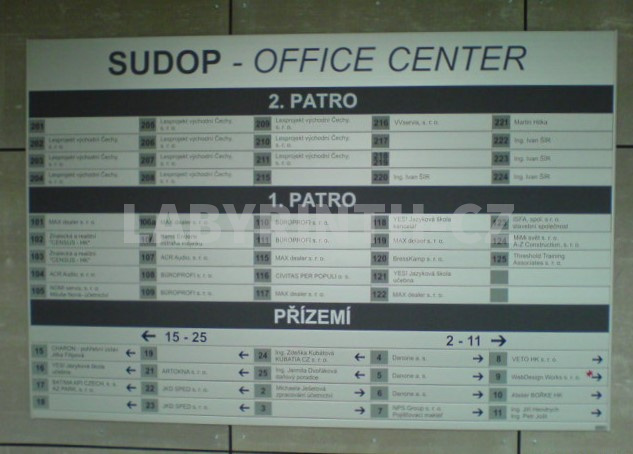

SUDOP Hradec Králové, seznam firem

2a35

Infotabule celohliníková, lamelová, stříbrný elox

2a36

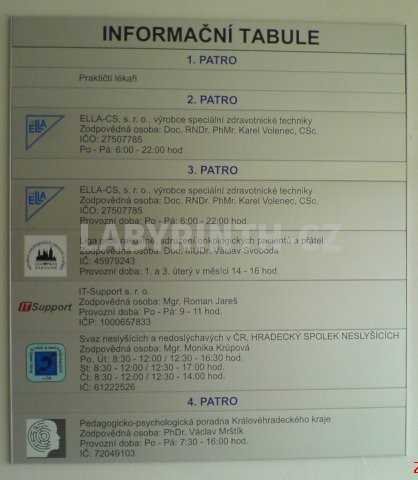

ELLA CZ, Hradec Králové

2a37

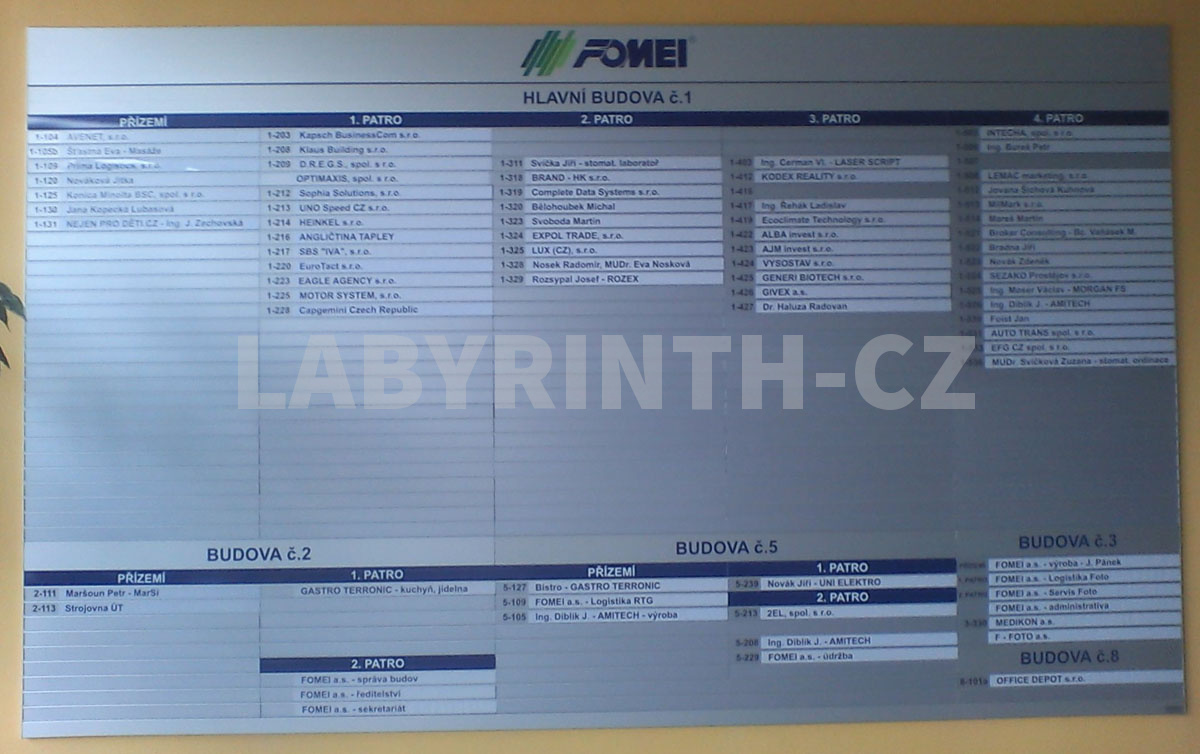

FOMEI HK, hlavní infotabule s vlastním tiskem firem

2a38

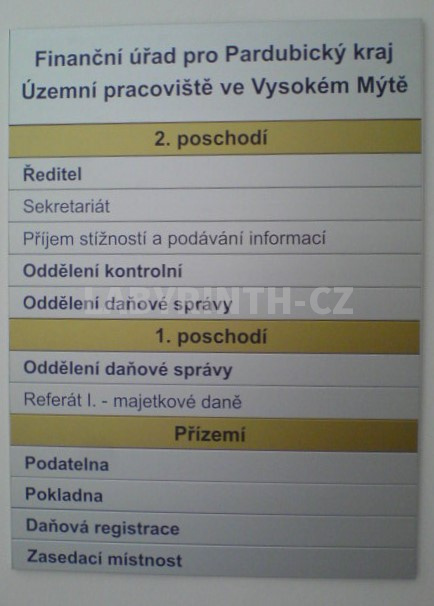

FÚ Vysoké Mýto

2a39

Hradecké stavební centrum

2a40

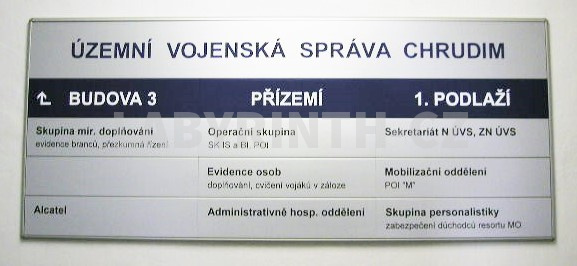

Vojenská správa CR

2a41

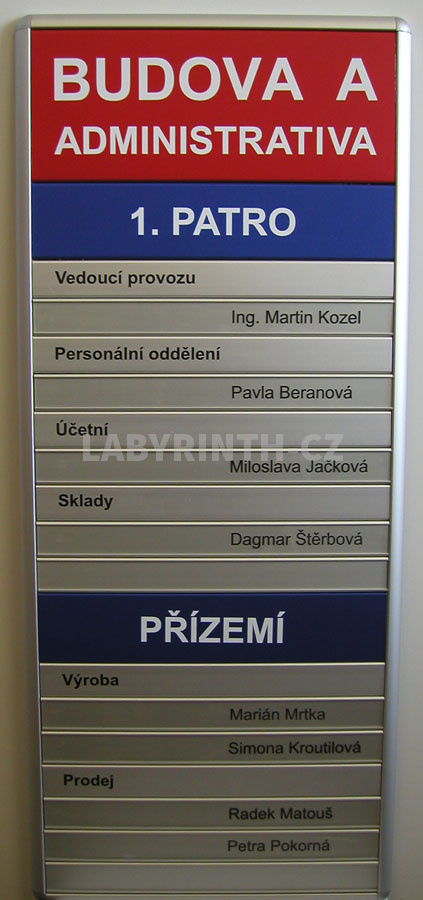

Hlavní infotabule jednosloupcová, lamelová

2a42

Městský úřad Přelouč

2a43

Třísloupcová informační tabule (Policie HK,Ulrichovo náměstí)

2a44

Vojenská základna, Těchonín

2a45

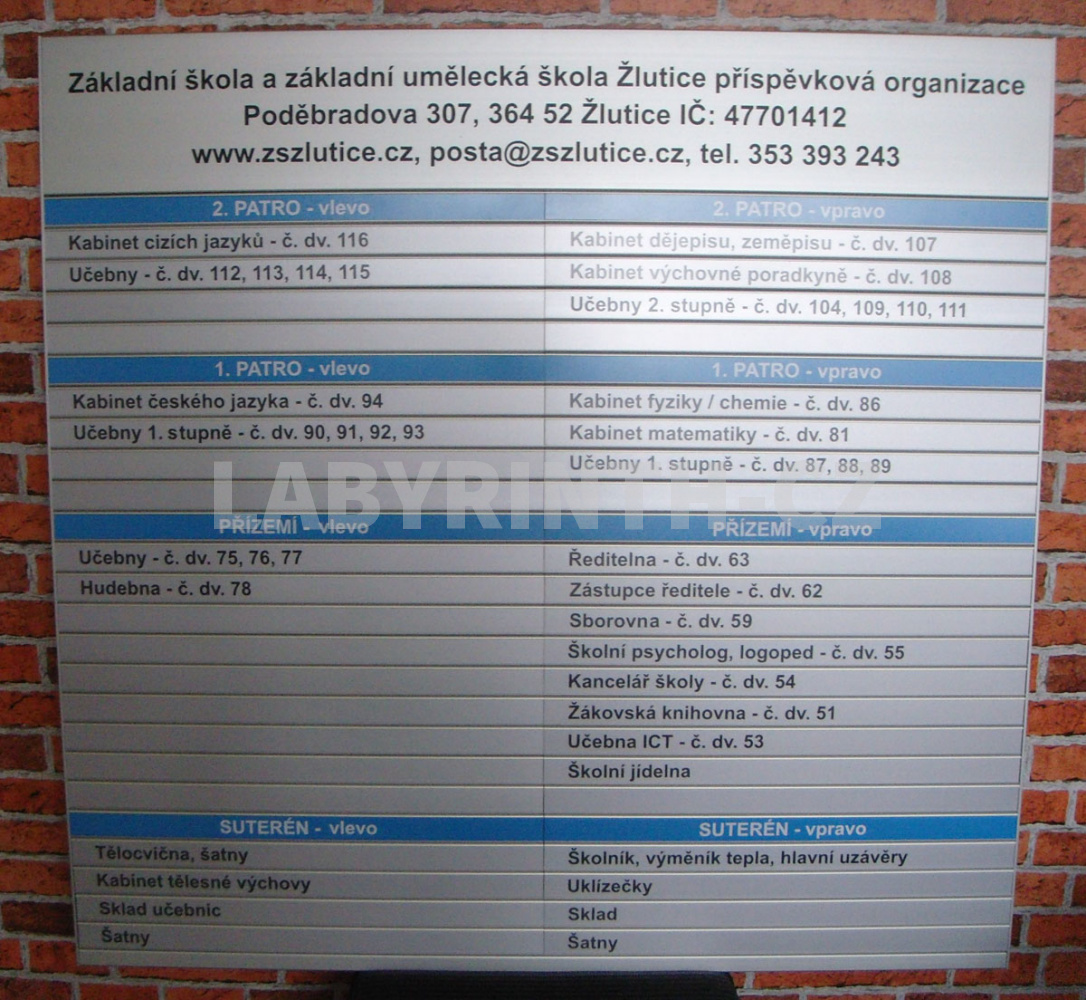

Školní hlavní infotabule s výměnnými řádky

2a46

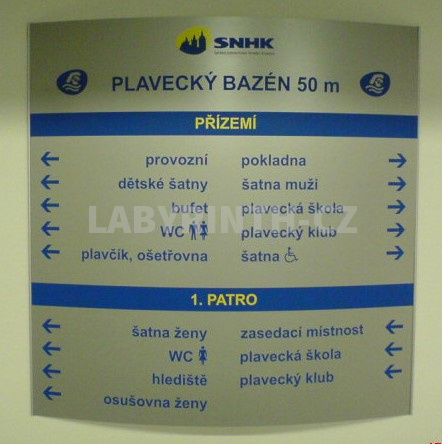

Hlavní infotabule vypouklá (Městské lázně Hradec Králové)

2a47

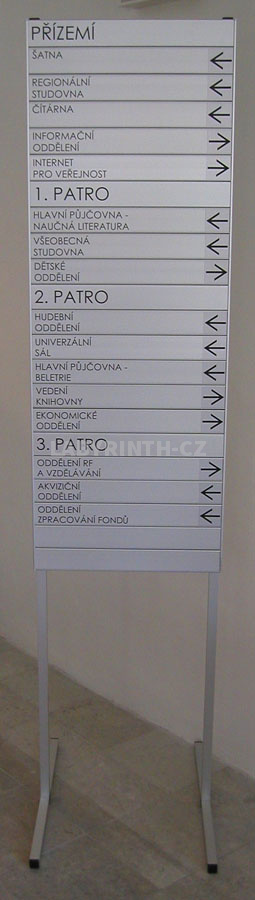

Knihovna Pardubice, mobilní hlavní tabule lamelová

2a48

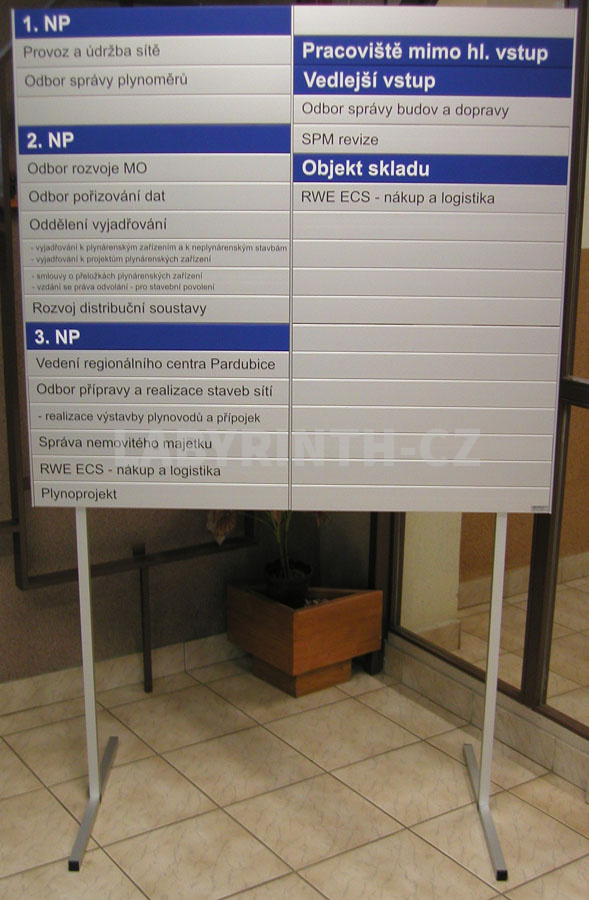

RWE Pardubice, mobilní hlavní tabule lamelová

2a49

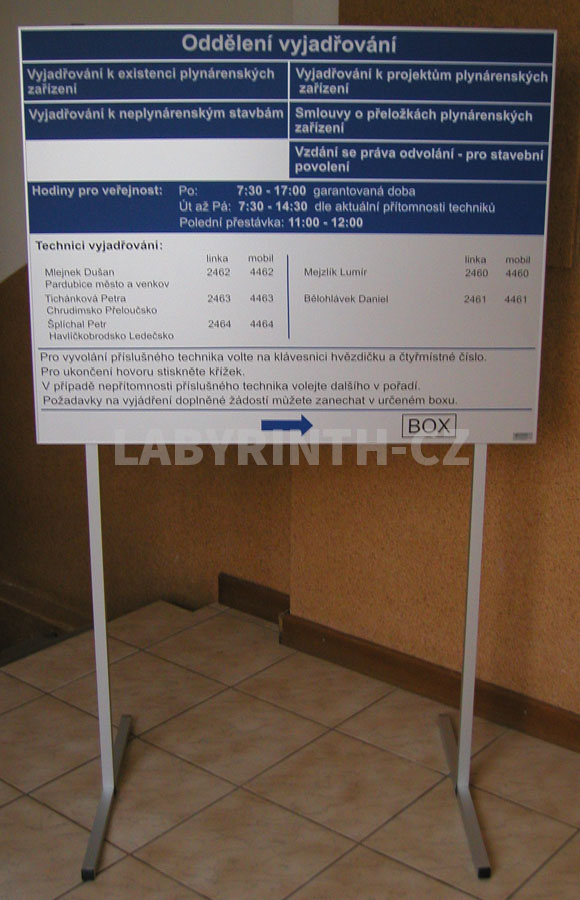

RWE Pardubice, mobilní hlavní tabule desková, nelamelová

Technické specifikace

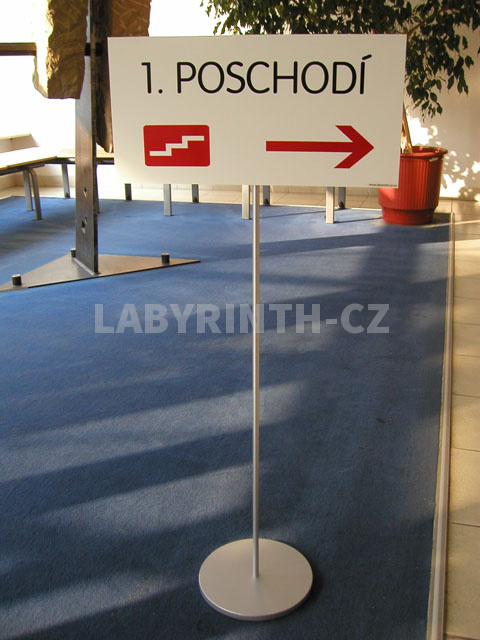

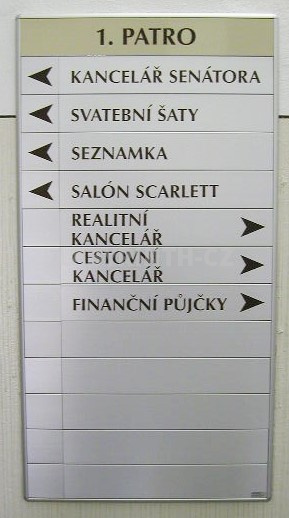

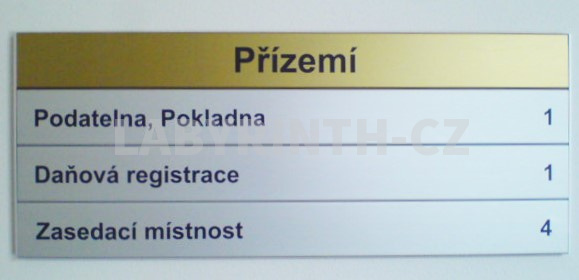

Patrové a směrové cedule

Patrové a směrové cedule - technické specifikace

Materiál:	profilovaný hliník (lamely)
Povrchová úprava:	stříbrný elox (matný) - nejčastější provedení
Další povrchy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků
Typy profilů:	základní profily = lamely (vodorovné, délka max. 5 m), výška: 31, 62, 93, 125, 156, 187, 250 mm profily s drážkou (vodorovné, délka max. 5 m), výška: 31, 62, 93 mm (vše s jednou drážkou), + 31mm s dvojdrážkou ukončovací profily (vodorovné, délka max. 5 m): a) typ UPR-oblé, v=15mm, b) typ „L“ v=35mm
Boční zakončení (pravá+levá strana tabule):	boční hliníkové profily (svislé, výška max. 5m): a) hranaté š=6 mm, b) trojúhelníkové š=15mm, c) oblé š=15mm
Charakteristika:	variabilita, vyměnitelnost, opravitelnost textů (grafiky)
Postup výměny:	obyčejný tenký nůž se opatrně zasune mezi boční profil a danou lamelu, která se poté pomalu vyklapne směrem ven. Nebo se použije speciální plastový „klíč“, který se zasouvá přímo mezi lamely – pomocí zpětných háčků se klíč zahákne za lamelu a ta se vytáhne ven.

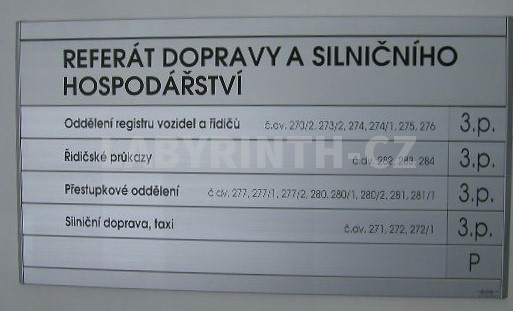

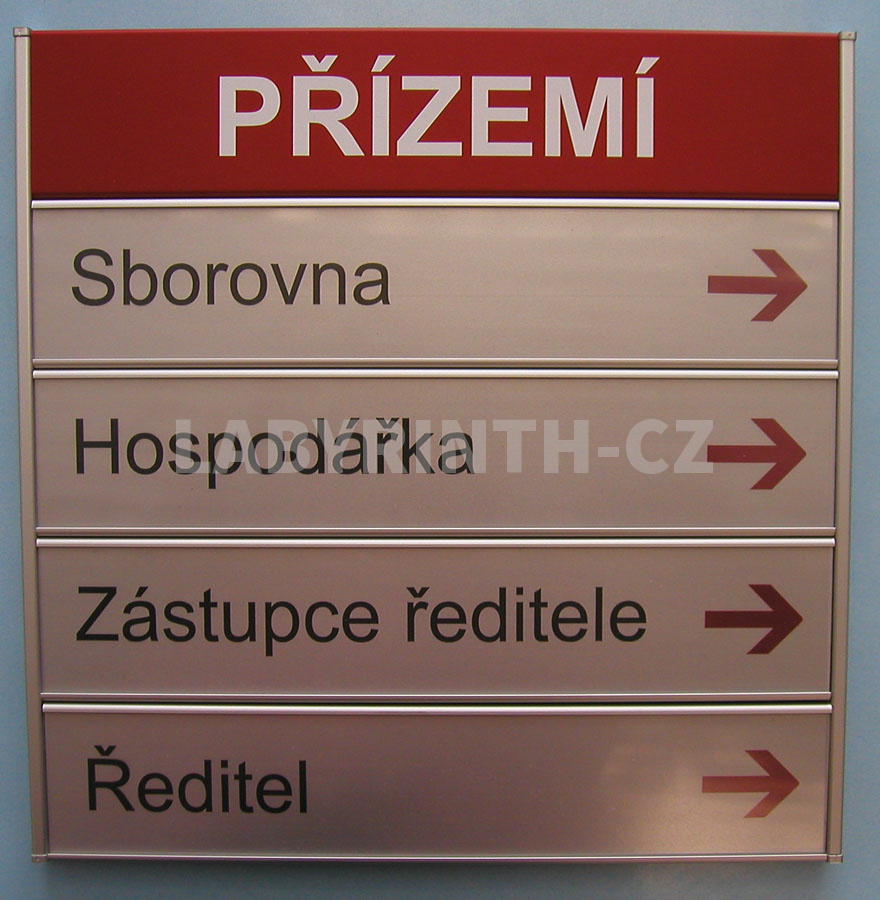

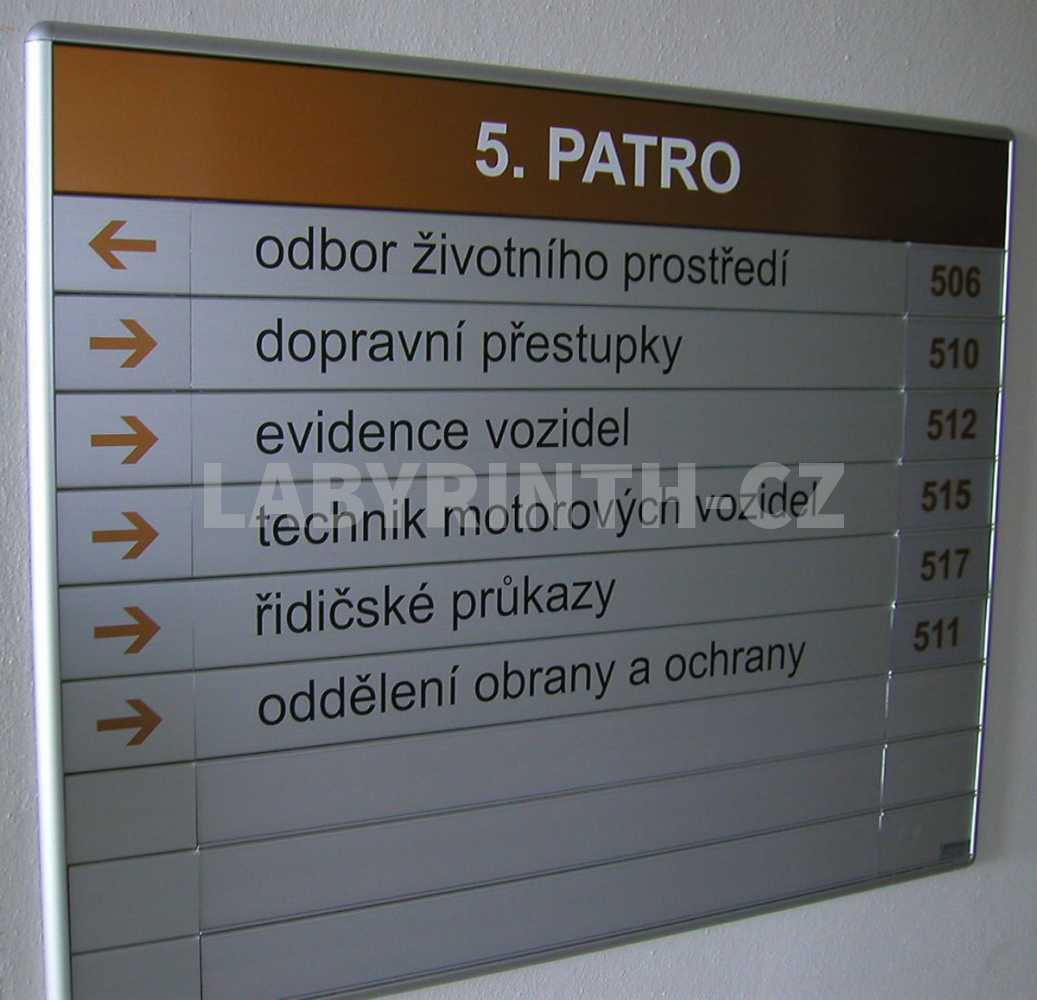

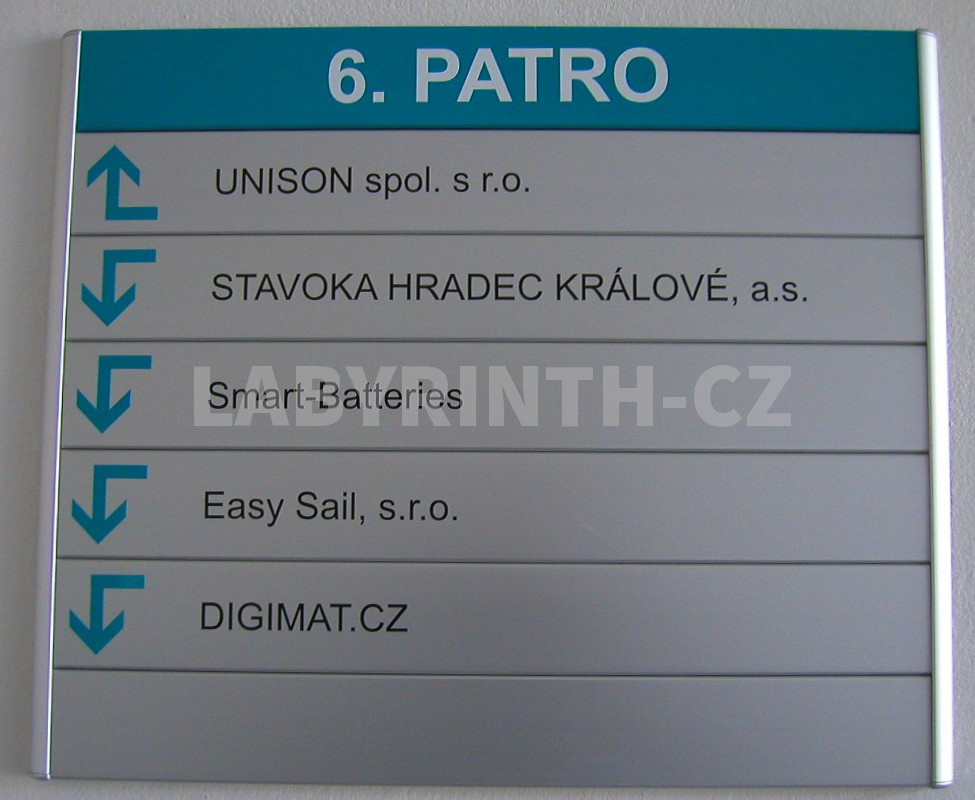

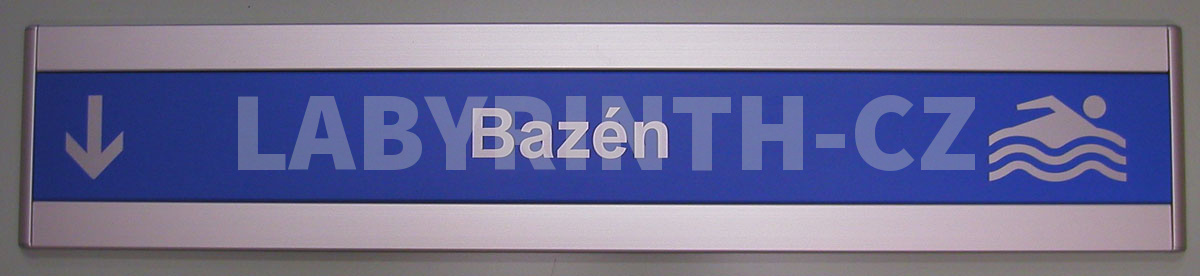

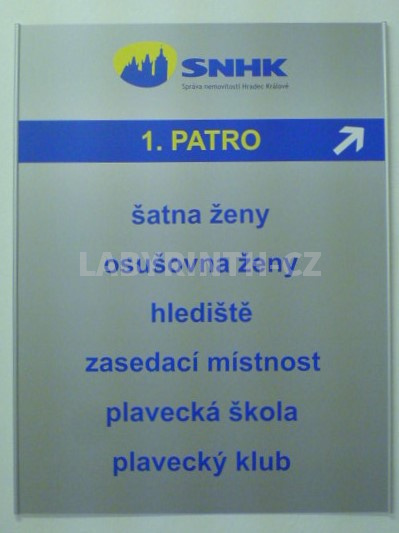

Na hlavní orientační a informační ceduli navazují na jednotlivých patrech další orientační a informační cedule – patrové a směrové. Určitě by měly obsahovat číslo patra, základní členění co se nachází vlevo a vpravo vč. šipek, příp. čísla dveří či jména pracovníků. Šipky lze vyrobit na samostatných profilech nebo slídách, takže je lze pak libovolně otáčet. To je veliká výhoda našeho orientačního systému, pokud se např. oddělení z levé části budovy přestěhuje do pravé části. Jména nebo čísla dveří zle opět umístit do profilů s drážkou pro jejich snazší výměnu.

2b1

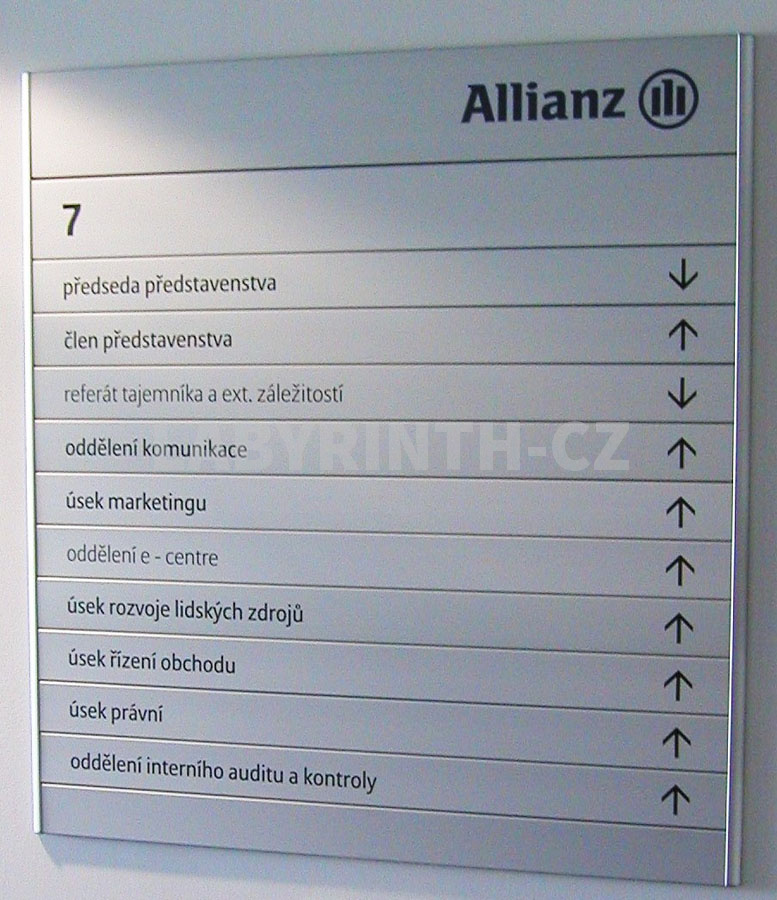

Pojišťovna Allianz Praha

2b2

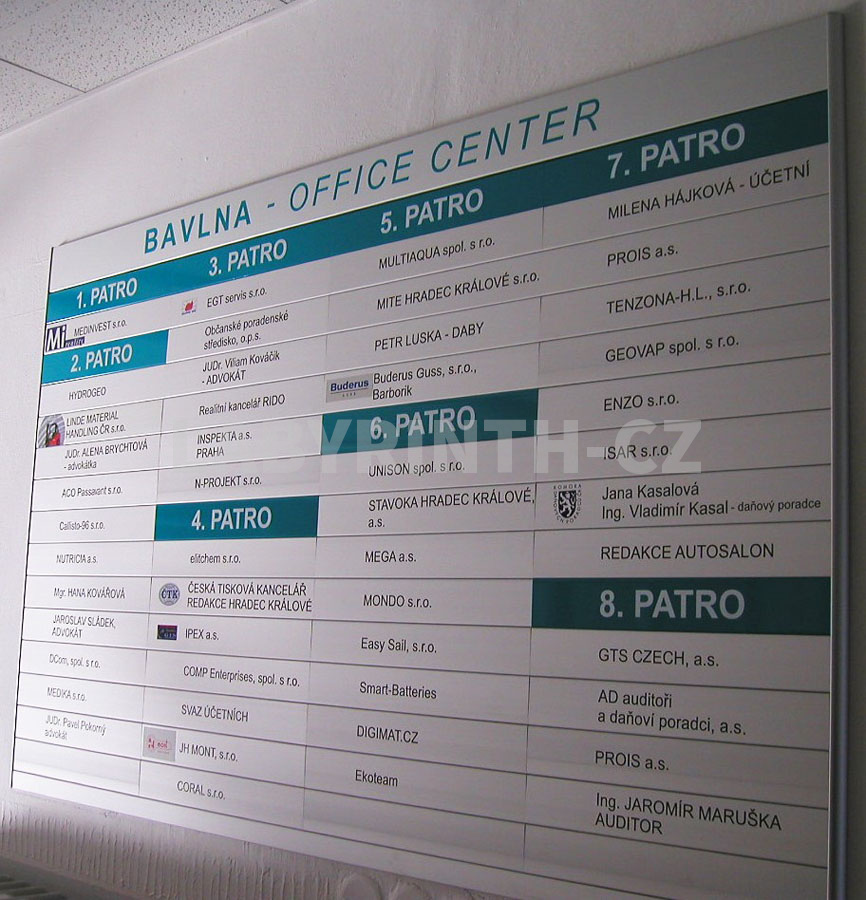

Bavlna Hradec Králové

2b3

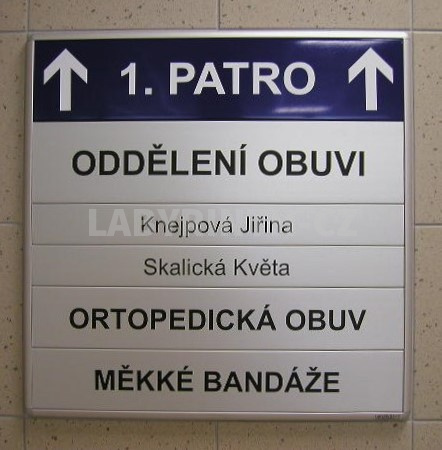

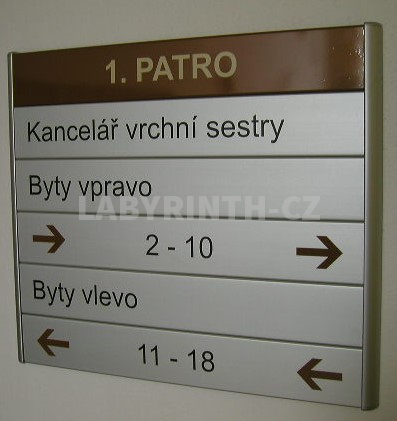

Patrová lamelová cedule s možností otáčení šipek a vlastním tiskem čísel dveří

2b4

Protetika HK

2b5

Finanční úřad Svitavy

2b6

Okresní úřad HK

2b7

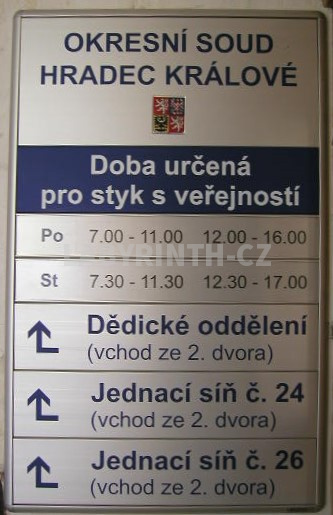

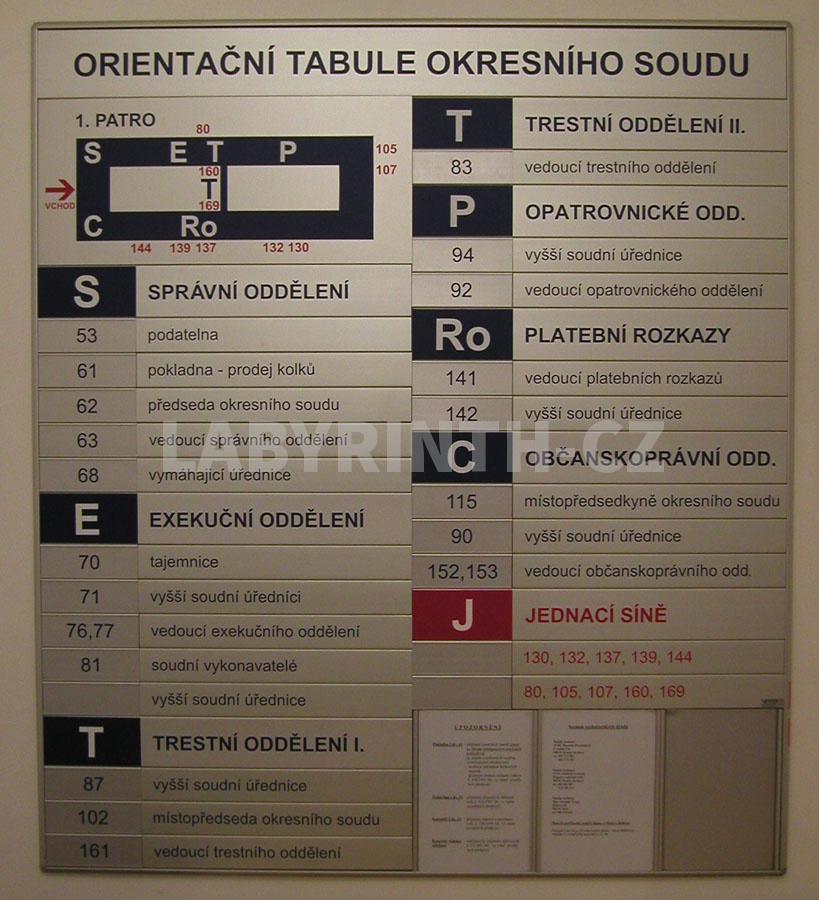

Okresní soud Hradec Králové

2b8

Finanční úřad Pardubice

2b9

Okresní soud, Hradec Králové

2b10

Základní škola Velký Šenov (tisk textů běžnou tiskárnou)

2b11

Dům Marie, Náchod

2b12

Městský úřad Přelouč

2b13

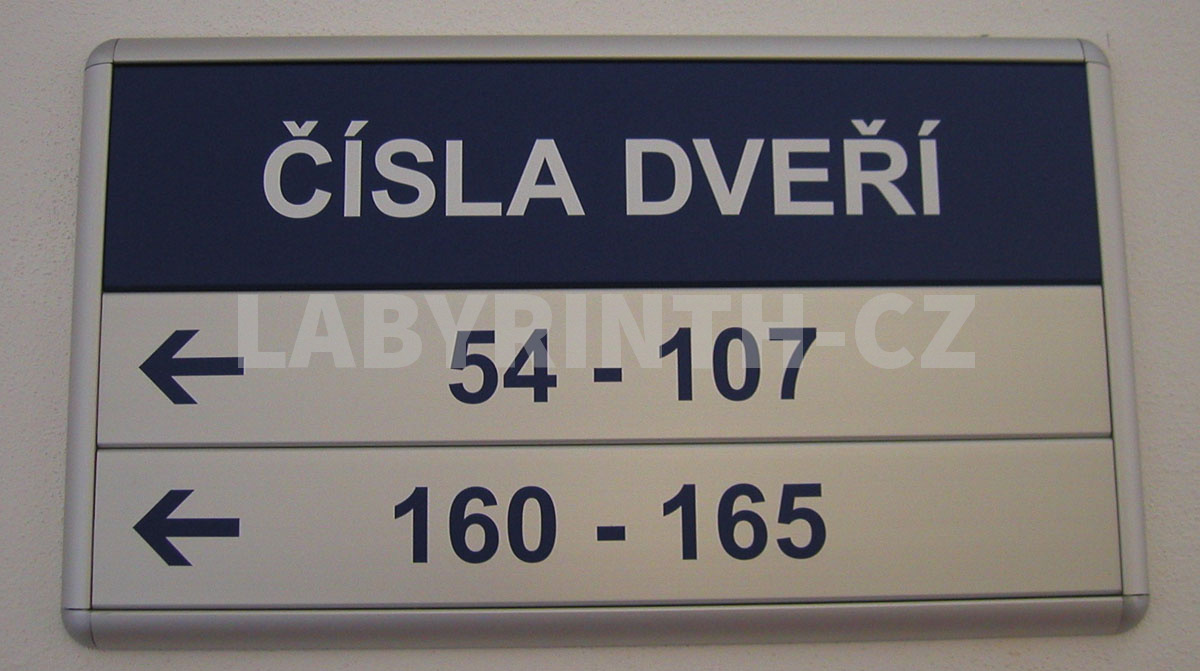

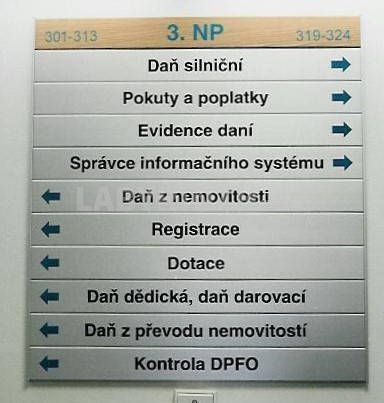

Směrová cedule (Finanní úřad Vysoké Mýto)

2b14

Dům firem, Havlíčkův Brod

2b15

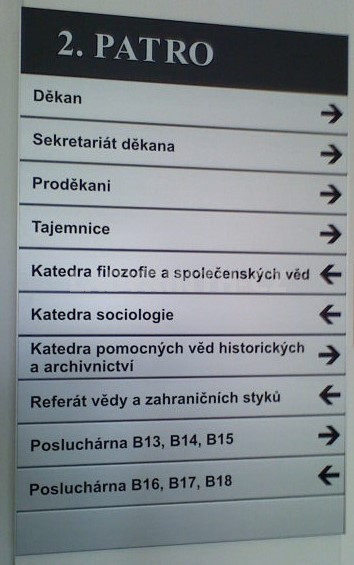

Univerzita Hradec Králové, děkanát

2b16

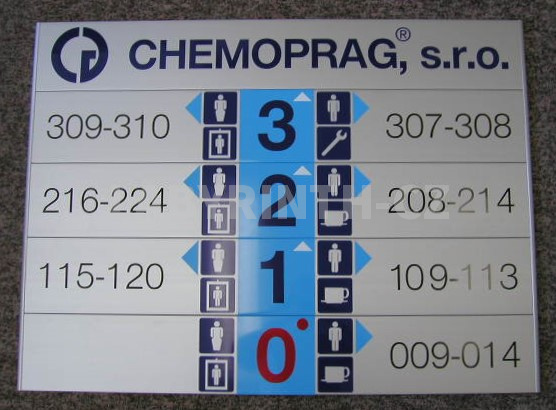

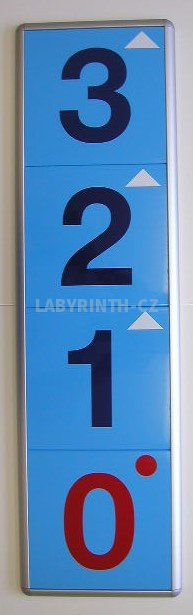

Chemoprag Praha (označení pater)

2b17

Směrová cedule (Zepter)

2b18

Směrová cedule (Hotel Harrachovka, Harrachov)

2b19

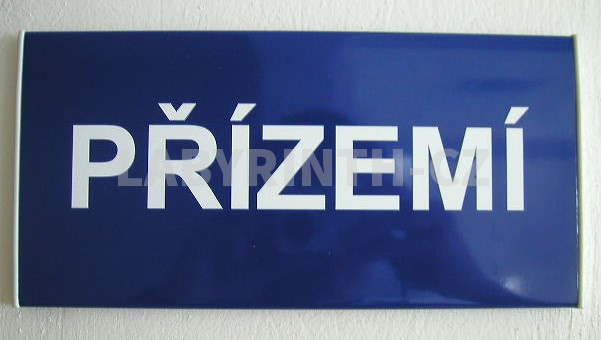

Označení přízemí

2b20

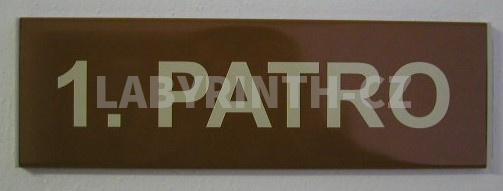

Označení patra (Dům Marie Náchod)

2b21

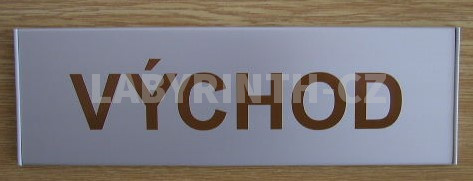

Označení východu

2b22

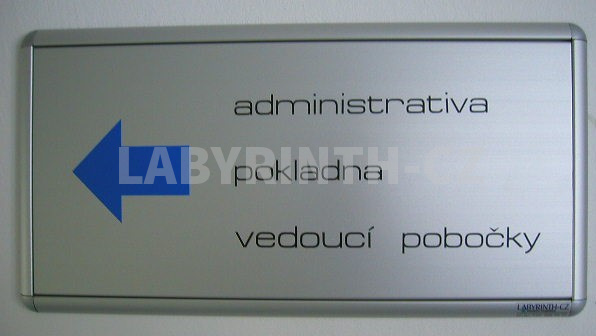

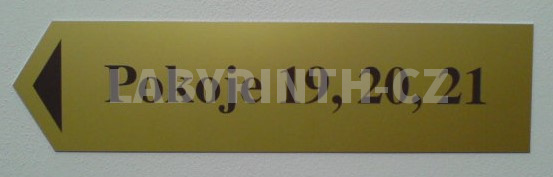

Směrová cedule, zlatý elox s výřezem špičky

2b23

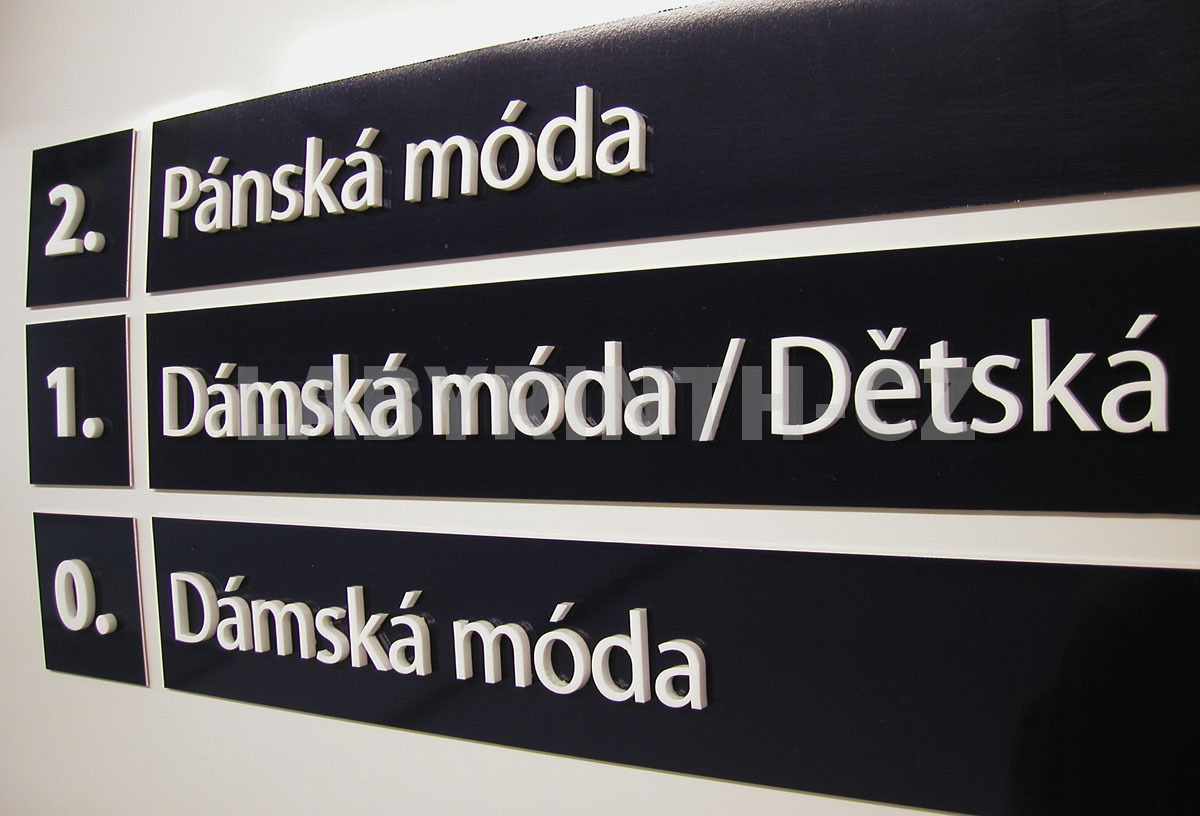

Použití plastického 3D písma

2b24

Hliníková cedule desková s kulatými bočnicemi

2b25

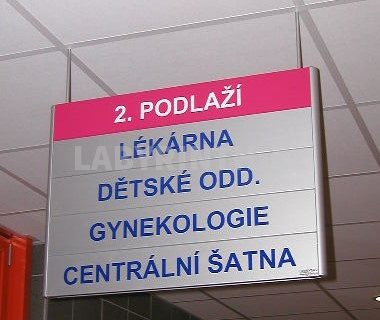

Závěsná cedule (Všeobecná nemocnice Náchod)

2b26

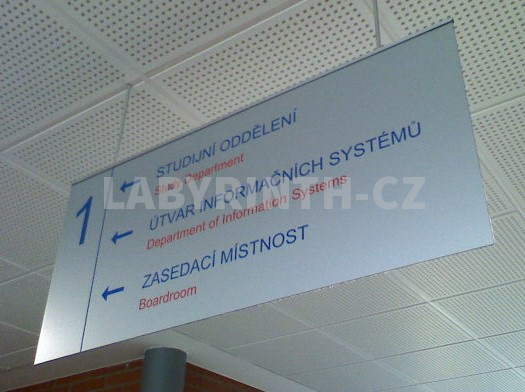

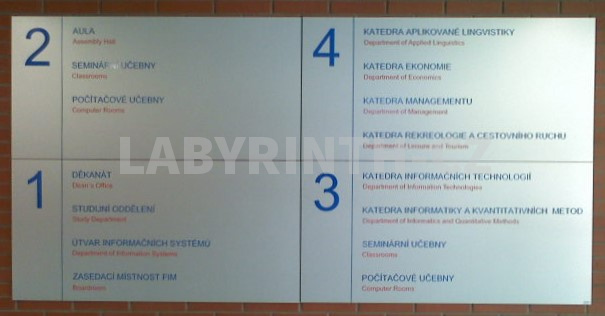

Fakulta informatiky a managementu (závěsná směrová tabule)

2b27

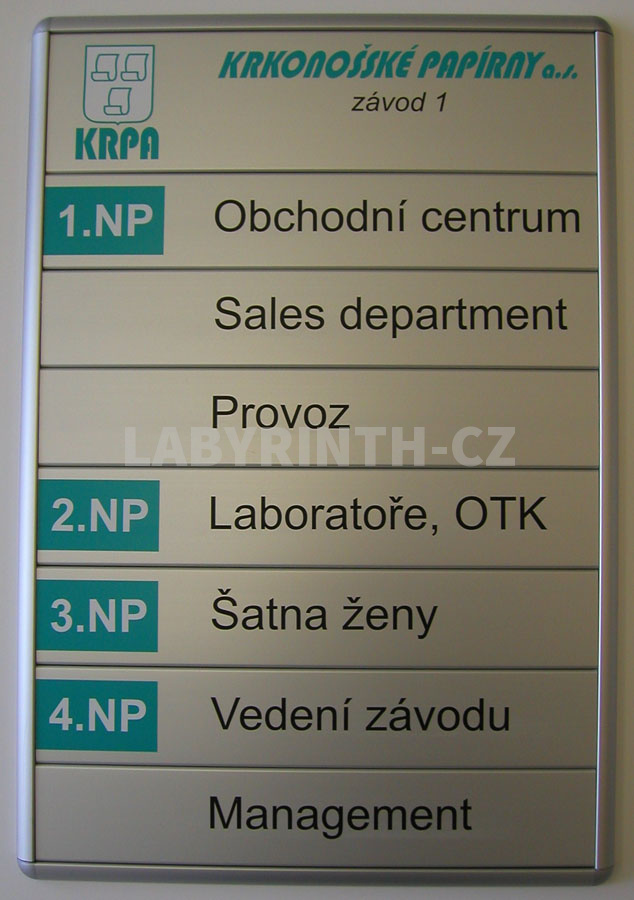

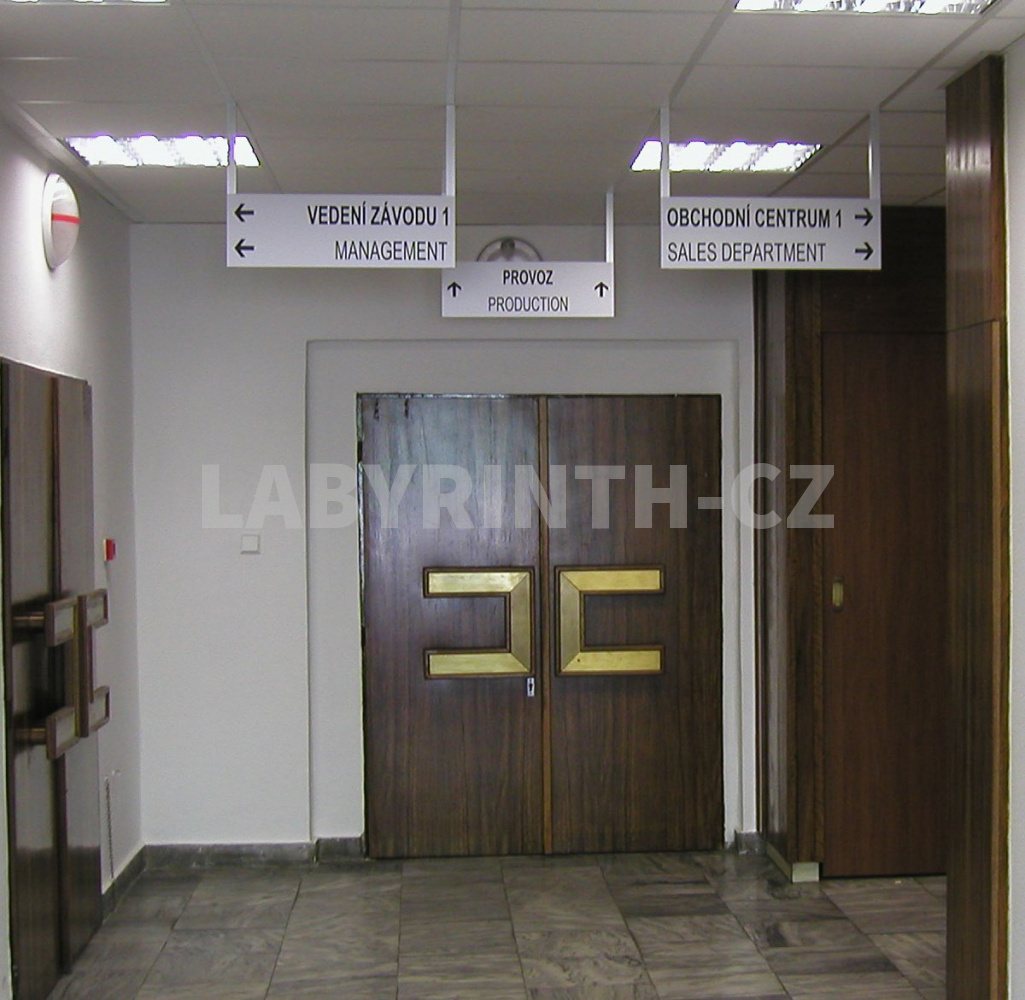

KRPA - Krkonošské papírny Hostinné

2b28

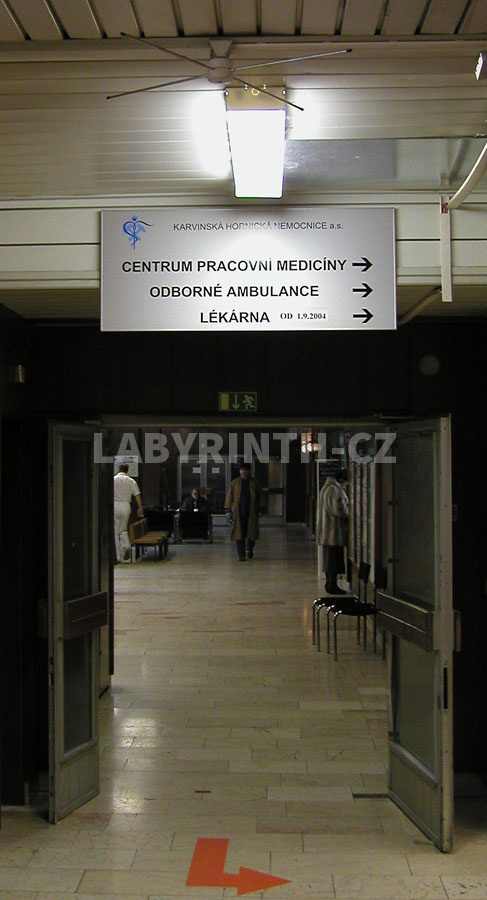

Podhledová cedule (Nemocnice Karviná)

2b29

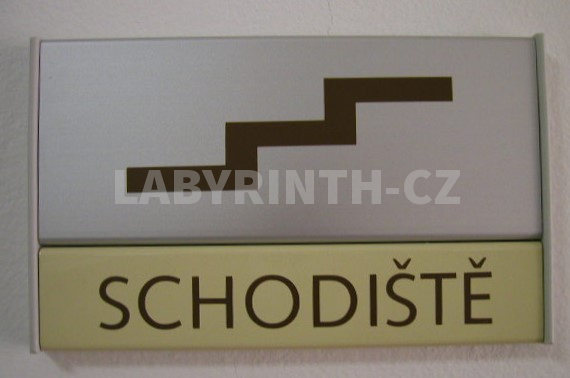

Označení schodiště

Technické specifikace

a) Plochý systém

a) Plochý systém - technické specifikace

Materiál:	profilovaný hliník (lamely)
Povrchová úprava:	stříbrný elox (matný) - nejčastější provedení
Další povrchy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků
Typy profilů:	základní profily = lamely (vodorovné, délka max. 5 m), výška: 31, 62, 93, 125, 156, 187, 250 mm profily s drážkou (vodorovné, délka max. 5 m), výška: 31, 62, 93 mm (vše s jednou drážkou), + 31mm s dvojdrážkou
Boční zakončení (pravá a levá strana cedulky):	a) plastové koncovky (nejčastější řešení šedé, ekonomická varianta) o výšce: 31, 62, 93, 125, 156, 187, 218, 250 mm b) boční hliníkové profily (svislé, výška max. 5m): hranaté, trojúhelníkové nebo oblé
Charakteristika:	variabilita, snadná vyměnitelnost, okamžitá opravitelnost častěji měnicích se údajů, možná i oprava textů (grafiky)
Postup výměny:	obyčejný tenký nůž se opatrně zasune mezi plastovou koncovku (nebo boční profil) a danou lamelu, která se poté pomalu vyklapne směrem ven. Nebo se použije speciální plastový „klíč“, který se zasouvá přímo mezi lamely – pomocí zpětných háčků se klíč zahákne za lamelu a vytáhne ven.

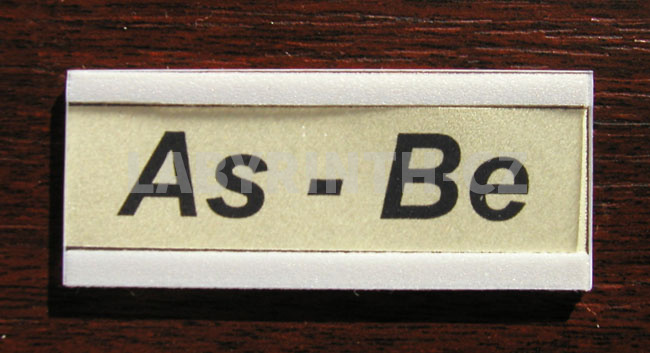

Vyměnitelnost plochých cedulek zajištují hliníkové profily s drážkami poskládané pod sebou v rámci jedné cedulky. Do těchto profilů se zasouvají proužky papírů nebo fólií s vytištěnými jmény apod. Tyto profily se dají z cedulky vyklapnout (vypáčit) např. obyčejným nožem (u plastových bočnic) nebo speciálním plastovým klíčem (u hliníkových bočnic).

2ca1

Kancelářský štítek s vyměnitelnou funkcí a jmény

2ca2

Štítek pro 2 jména (ČEZ Hradec Králové)

2ca3

Ukázka použití barevného papíru (vlastní tisk na běžné tiskárně)

2ca4

Označení kanceláře se 4mi jmény (Lohman Nová Paka)

2ca5

Finanční úřad Svitavy - vč. místa na informace

2ca6

Chemoprag Praha

2ca7

ČEZ Hradec Králové (štítek pro 6 jmen)

2ca8

Spolkový dům (nájemnci se snadnou výměnou)

2ca9

Úřad práce

2ca10

Okresní soud Náchod

2ca11

Označení pokoje pro 3 vyměnitelná jména

2ca12

Knihovna Pardubice (vyměnitelná střední a spodní část)

2ca13

Okresní úřad HK (Al-bočnice trojúhelníkové)

2ca14

Ukázka snadné vyměnitelnosti

2ca15

Štítek s hliníkovými hranatými bočnicemi BP3

2ca16

Označení kanceláře s Al-bočnicemi (Europe Steel)

2ca17

Ukázka zlatého eloxu

2ca18

Technická místnost

2ca19

Zasedací místnost

2ca20

FÚ Svitavy, výměnné úřední hodiny, vlastní tisk na papír

2ca21

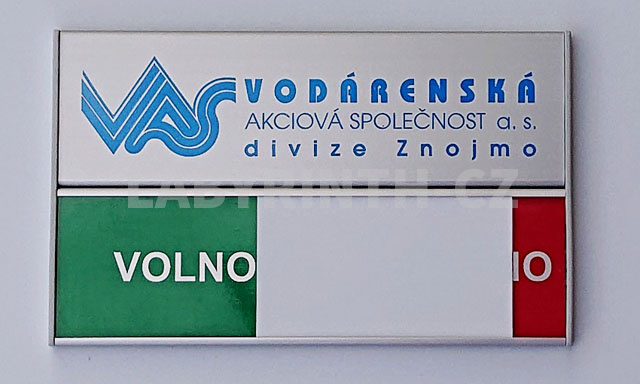

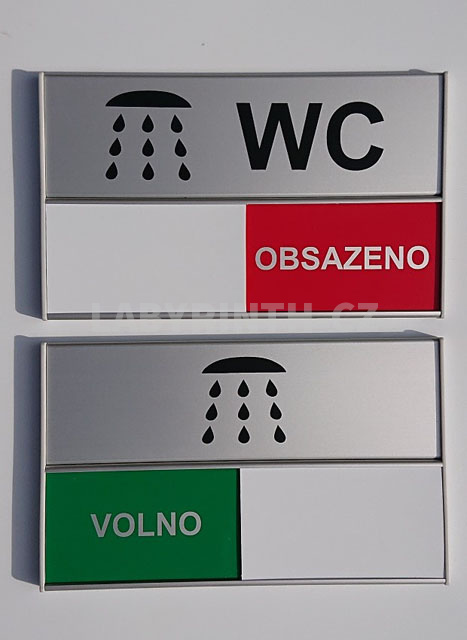

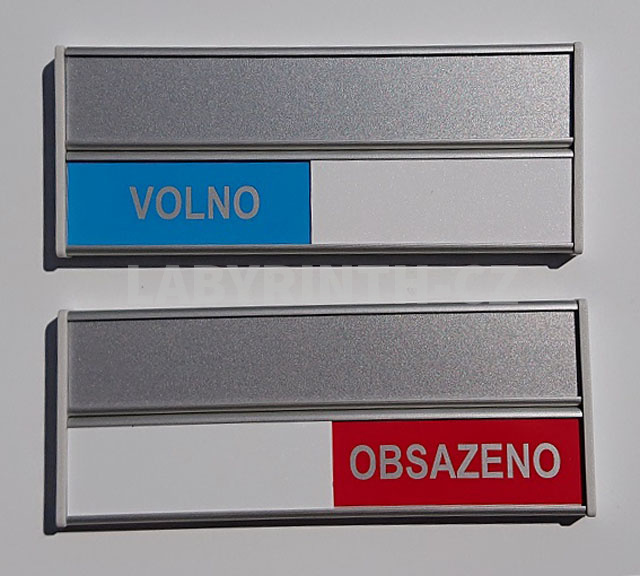

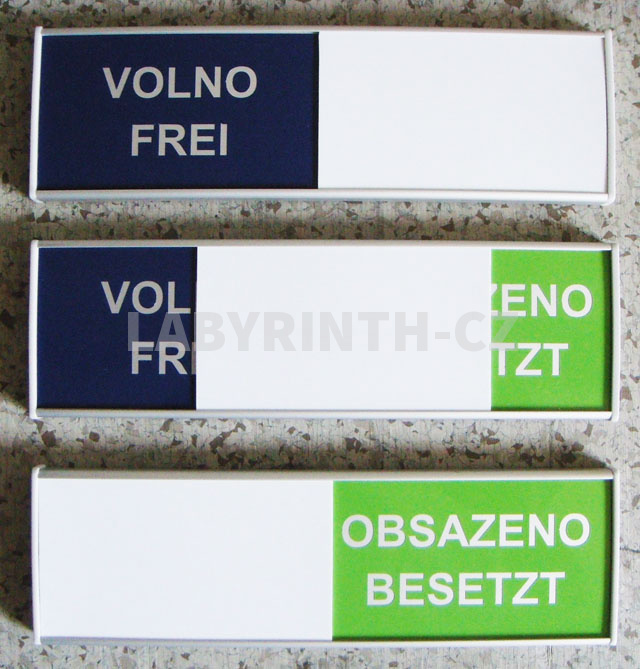

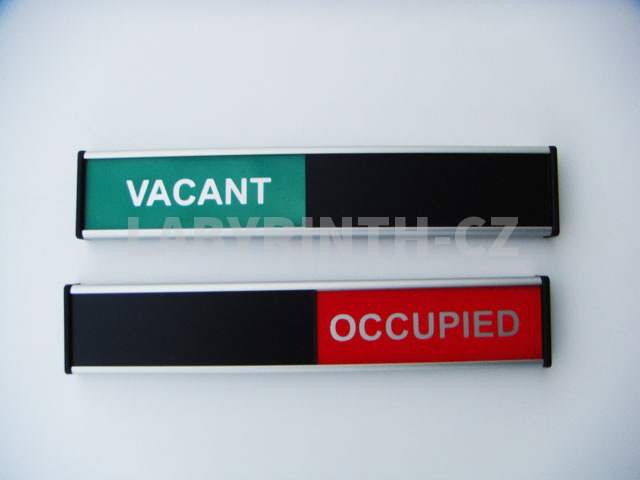

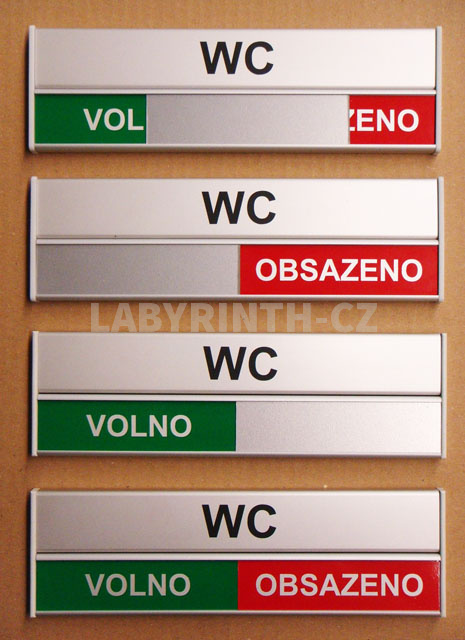

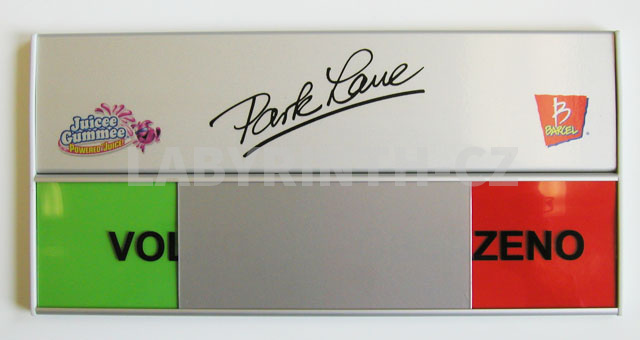

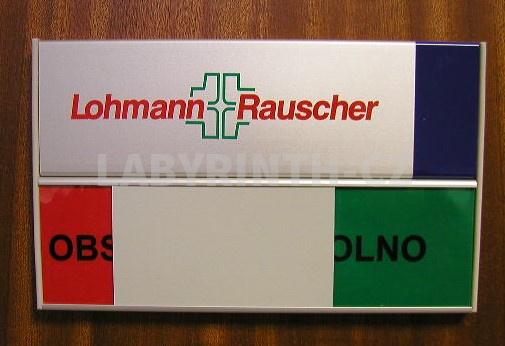

Volno-obsazeno obr.1

2ca22

Volno-obsazeno obr.2

2ca23

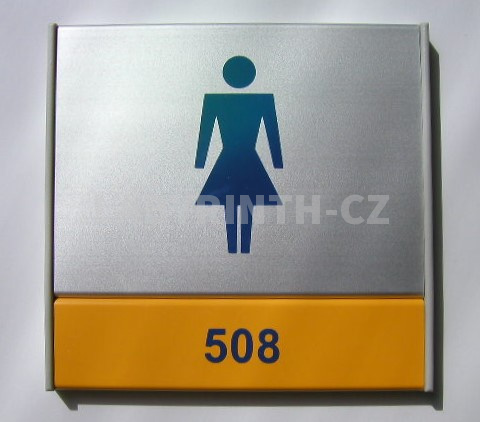

Piktogram WC ženy

2ca24

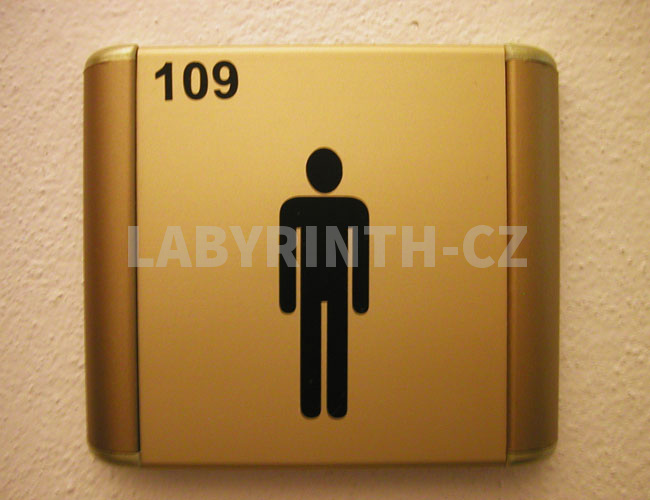

Piktogram WC muži

2ca25

WC (barevný podklad)

2ca26

Kuchyňka

2ca27

Kotelna (plynová)

2ca28

WC veřejnost (stříbrný elox)

2ca29

WC imobilní

2ca30

WC + sprcha

2ca31

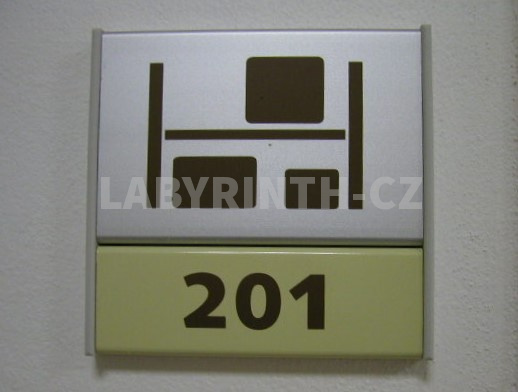

Piktogram archiv

2ca32

Sklad

2ca33

Kopírka

2ca34

Potisk hliníkové cedulky piktogramem

2ca35

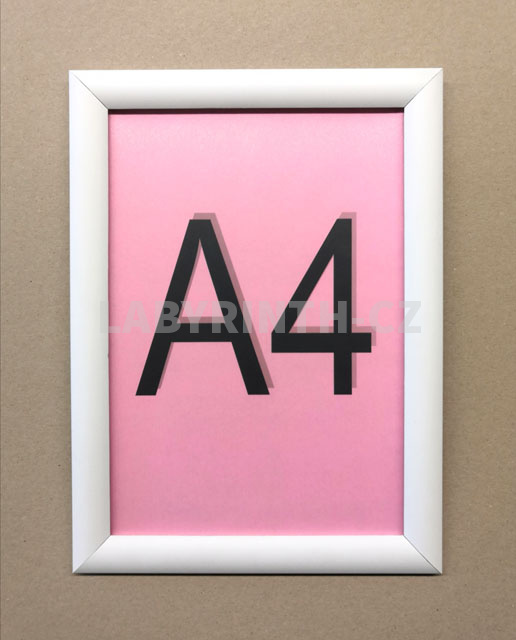

Plochá cedulka s výměnným formátem A4

2ca36

Piktogram s doplňkovou cedulkou v Brailově písmu

Technické specifikace

b) Vypouklý systém

b) Vypouklý systém - technické specifikace

Materiál:	profilovaný hliník (lamely)
Povrchová úprava:	stříbrný elox (matný) - nejčastější provedení
Další povrchy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků
Šíře profilů:	103, 134, 164, 222, 311 mm (max. délka 5 m)
Šíře vkládaných výplní:	89, 119, 149, 209, 297 mm
Nejčastěji vyráběné typy vypouklých cedulek:	typ CUA3 … vkládá se formát A3 nastojato typ CUA4-H … vkládá se formát A4 naležato typ CUA4-V … vkládá se formát A4 nastojato typ CUA5-H … vkládá se formát A5 naležato typ CUA5-V … vkládá se formát A5 nastojato CUA6 … vkládá se formát A6 naležato CU-PIK90 nebo 120 (vhodné pro piktogramy, provozní místnosti)
Boční zakončení (pravá a levá strana štítku):	hliníkové „trubičky“ š 9mm zakončené nerezovými záslepkami
Charakteristika:	nejsnazší vyměnitelnost dveřních cedulek na trhu, okamžitá aktualizace často měnicích se údajů, možná i oprava textů (grafiky) na krycí slídě (loga, znaky apod…)
Postup výměny:	vrchní krycí slída (antireflexivní fólie) se prohne rukou a následně se vyjme text (grafika) nacházející se pod ní

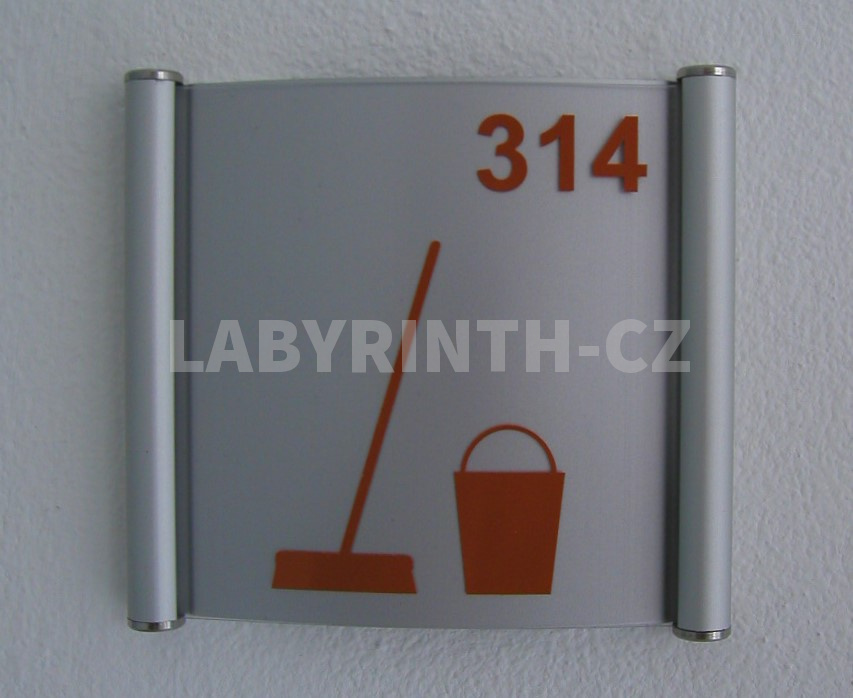

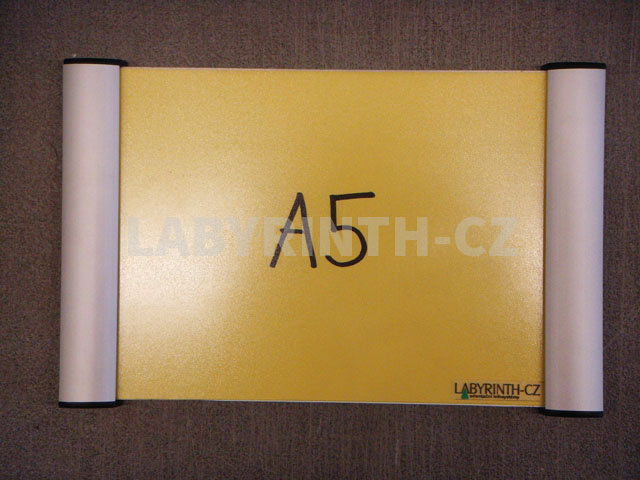

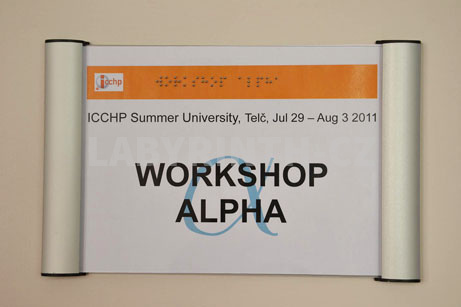

Vypouklé dveřní cedulky obsahují krycí antireflexivní slídu, kterou lze prohnout rukou a následně vyjmout vytištěný text (grafiku) nacházející se pod ní. Do cedulek se nejčastěji zasouvají standardní formáty A6, A5, A4, A3, čímž odpadá stříhání „proužků“ papíru s natištěnými texty (jmény), jako u plochých cedulek. Umíme vyrobit samozřejmě i atypické formáty na přání zákazníka.

2cb1

Kooperativa - vypouklá cedulka (typ CUA6, vkládá se A6)

2cb2

Městský úřad Hořice (typ CUA5-H, vkládá se A5 naležato)

2cb3

Allianz Praha (typ CUA5-V, vkládá se A5 na výšku)

2cb4

Typ CUA4-V (vkládá se A4 na výšku)

2cb5

Lindr chlazení, typ CUA6

2cb6

Městský úřad Přelouč (typ CUA5-H)

2cb7

Zasedací místnost (typ CU150x150)

2cb8

Okresní soud Havířov (typ CUA5-H, imitace nerezových bočnic)

2cb9

Příjmová ambulance (typ CUA5-H)

2cb10

Mercedes - vzorek (typ CUA5 otočený o 90 st.)

2cb11

Obsazenost zasedací místnosti (typ CUA4-V)

2cb12

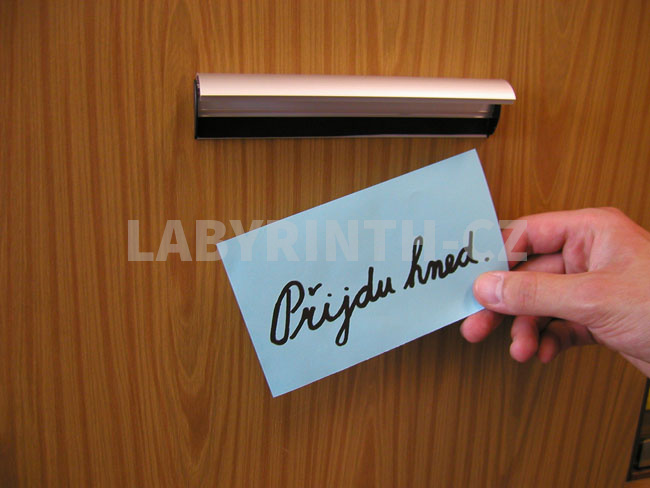

Ukázka snadné vyměnitelnosti

2cb13

Výměna papíru A5

2cb14

Lesy ČR - typ CUA5-V

2cb15

Jídelníček se snadnou výměnou (typ CUA4-V)

2cb16

Snadno výměnná provozní doba (typ CUA4-V)

2cb17

Typ CU-A, atyp - imitace dřevěných bočnic

2cb18

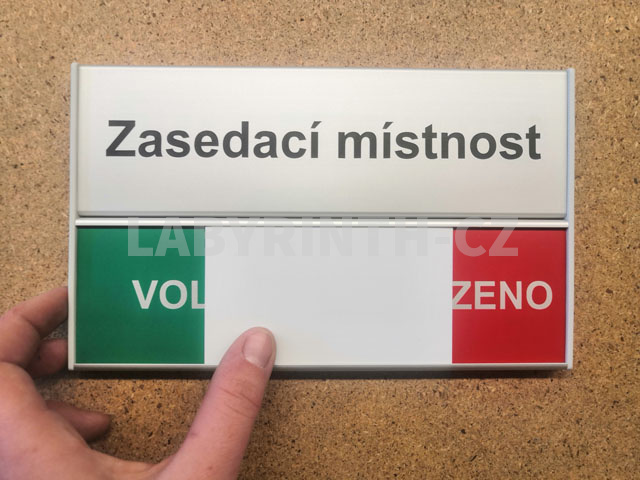

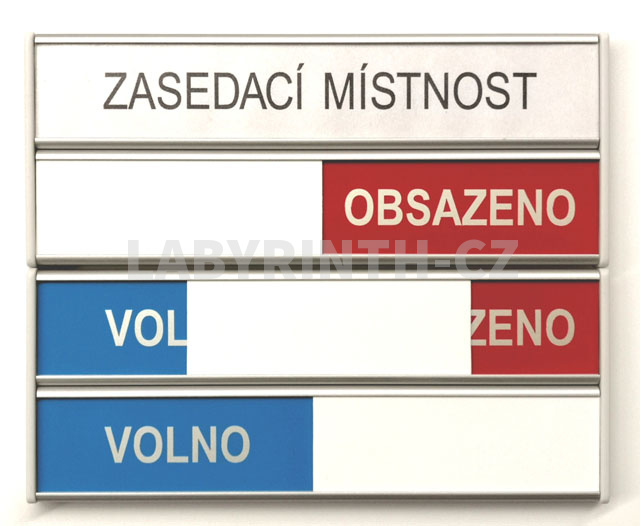

Zasedací místnost s obsazeností

2cb19

Výstrčka vypouklá 2xCU150

2cb20

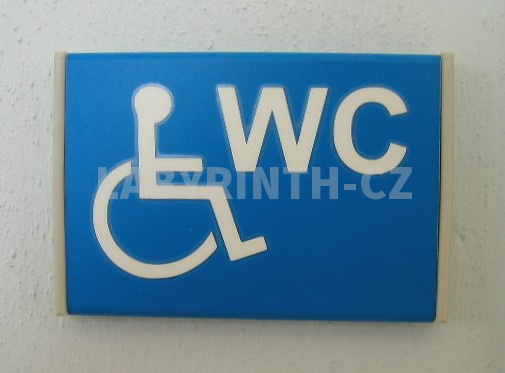

WC imobilní

2cb21

WC muži - piktogram

2cb22

Kuchyňka

2cb23

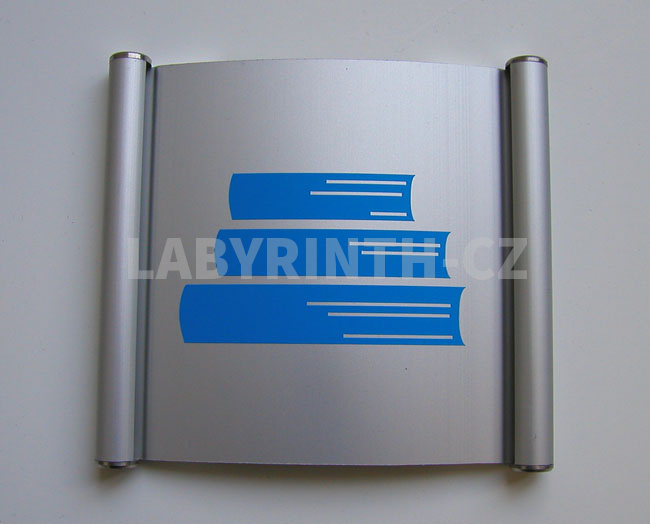

Archiv

2cb24

Zákaz vstupu

2cb25

Šatna sólistů (Filharmonie Hradec Králové)

2cb26

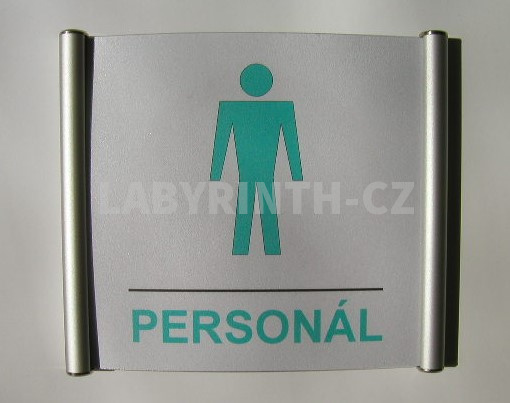

WC personál

2cb27

Typ CU-PIK90 jídelna - symbol s textem

2cb28

WC ženy, atypický rozměr

2cb29

Kancelář plavčíka

2cb30

Označení výtahu

2cb31

Typ CUA6, zlatý elox

2cb32

Úniková cesta doprava (vypouklý styl jako ostatní štítky)

2cb33

Hasicí přístroj (vypouklý styl jako ostatní štítky)

Technické specifikace

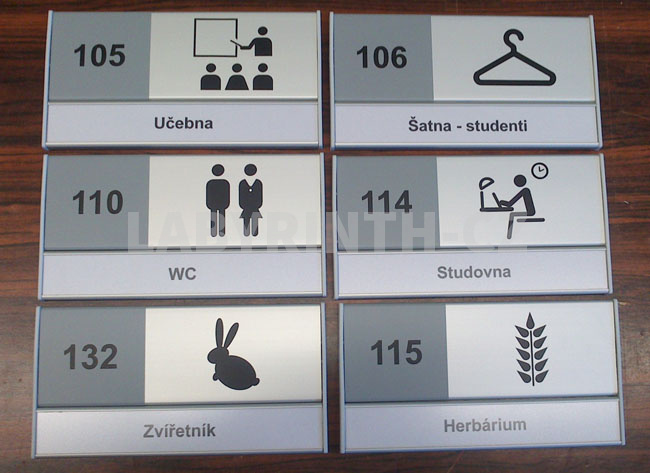

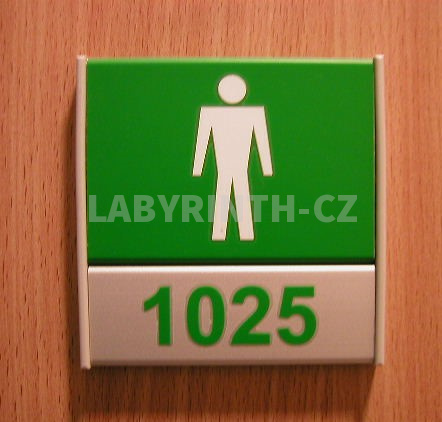

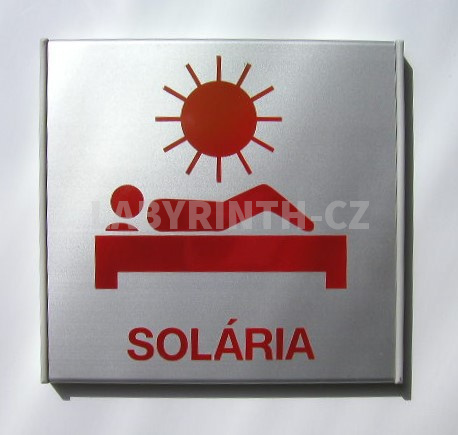

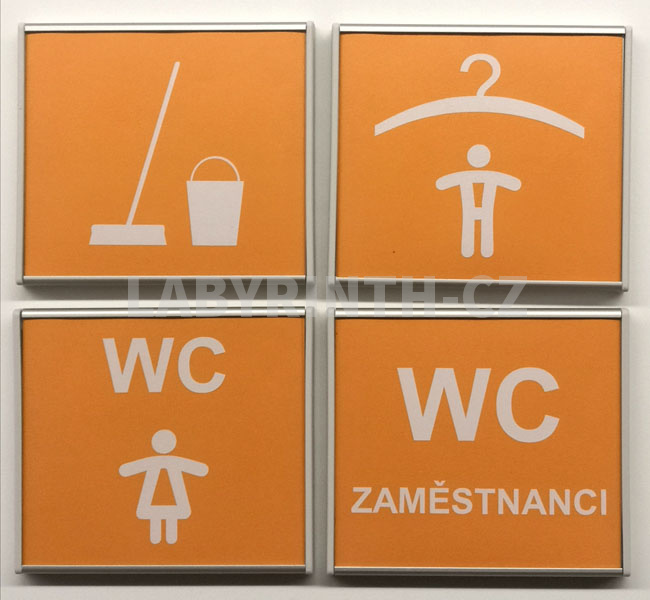

Provozní místnosti, piktogramy, symboly

Provozní místnosti, piktogramy, symboly - technické specifikace

Materiál:	profilovaný hliník (lamely)
Povrchová úprava:	stříbrný elox (matný) - nejčastější provedení
Další povrchy:	zlatý elox (matný), lakování dle RAL, polepy samolepicími fóliemi dle různých vzorníků, potisk, gravírování apod.
Typy profilů:	základní profily = lamely (vodorovné, délka max. 5 m), výška: 31, 62, 93, 125, 156, 187, 250 mm profily s drážkou (vodorovné, délka max. 5 m), výška: 31, 62, 93 mm (vše s jednou drážkou), + profil v31mm s dvojdrážkou
Boční zakončení (pravá a levá strana cedulky):	plastové koncovky (nejčastější řešení šedé) o výšce: 31, 62, 93, 125, 156, 187, 218, 250 mm boční hliníkové profily (svislé, výška max. 5m): hranaté, trojúhelníkové nebo oblé
Charakteristika:	maximální variabilita, snadná a okamžitá vyměnitelnost, opravitelnost textů a grafiky do budoucna
Postup výměny:	obyčejný tenký nůž se opatrně zasune mezi plastovou koncovku (nebo boční profil) a danou lamelu, která se poté pomalu vyklapne směrem ven (k sobě). Nebo se použije speciální plastový „klíč“, který se zasune přímo mezi lamely – pomocí zpětných háčků se klíč zahákne za příslušnou lamelu, která se vytáhne ven.

Pro každou budovu platí nepsané pravidlo, že všechny dveře (místnosti) by měly být označeny. Kromě cedulek u kanceláří se jedná o různé provozní místnosti, které lze označit pouhým textem nebo zjednodušeným symbolem – piktogramem. Souhrn nejběžněji používaných piktogramů je k dispozici zde.

Aby systém značení byl v celé budově jednotný a i tyto štítky „ladily“ s kancelářskými cedukami, jsou též buď ploché nebo vypouklé.

Technické specifikace

Číslování dveří a klíčů

Číslování dveří a klíčů - technické specifikace

Nejčastěji používané materiály:	hliník, plast, mosaz, broušený a leštěný hliník, fólie, sklo, dřevo atd…
Metody umisťování číslic na podklady štítků:	lepení, tisk, gravírování, kašírování…

Současným trendem číslování dveří je to, že číslo dveří je již součástí cedulky u dveří (ať už ploché nebo vypouklé). Má to hned několik výhod

při organizačních změnách (např. při přestěhování kanceláře do jiné místnosti) lze hliníkovou lamelu nebo krycí slídu s číslem dveří jednoduše ze štítku vyklapnout (vyjmout) a přesunout do jiné cedulky
číslo dveří není třeba „hledat“ různě po dveřích, ale vše je na jednom místě, tj. na jedné cedulce
ekonomické hledisko: zcela odpadá výroba dalšího typu cedulky a i následná montáž je pak rychlejší (a tím i levnější)

Očíslovat místnosti samostatnými cedulkami samozřejmě lze, a to různými způsoby. Existuje totiž několik nejčastěji používaných podkladových materiálů, stejně tak je i několik metod umisťování číslic na podklad. Vše záleží na individuálních přáních zákazníků.

2d1

Hliníkový štítek, stříbrný elox (číslice gravírované)

2d2

Hliníkový štítek (číslo lepené, tištěné nebo gravírované)

2d3

Číslování dveří (nerez, gravírováno, bez vybarvení)

2d4

Označení klíčů (plastová kolečka gravírovaná)

2d5

Označení klíčů (stříbrný eloxovaný hliník, gravírovaný)

2d6

Označení dveří (leštěná mosaz, gravírovaná)

2d7

Označení klíčů (gravírovaný vysoce lesklý bílý opál)

2d8

Jmenovka na dveře, gravírováno

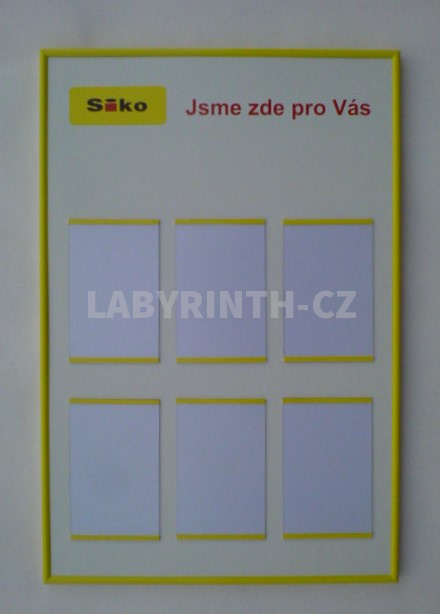

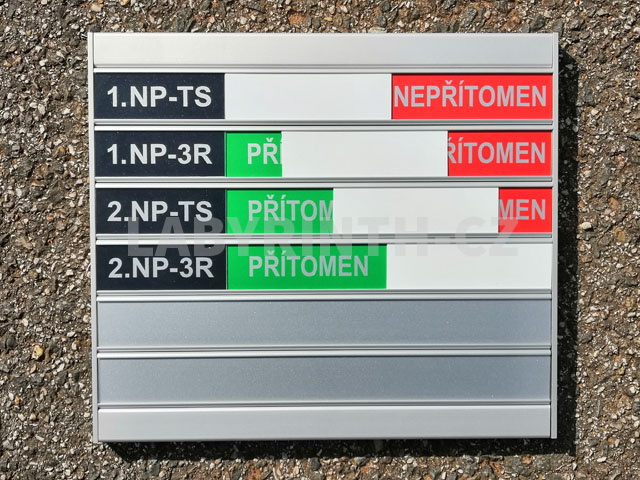

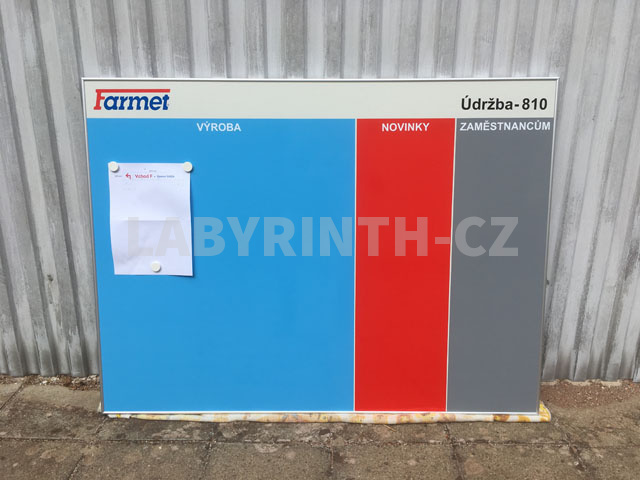

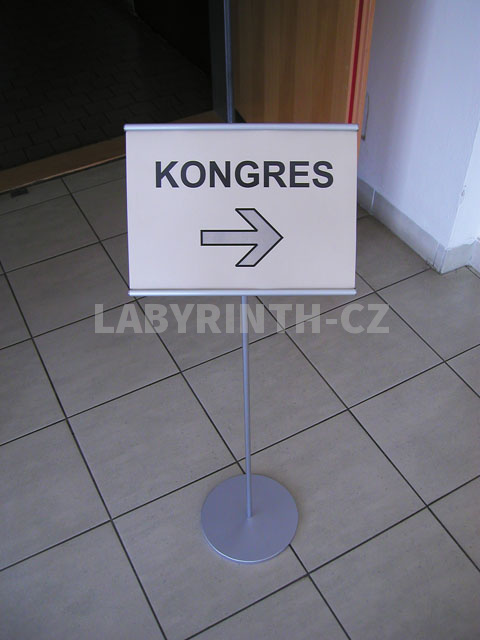

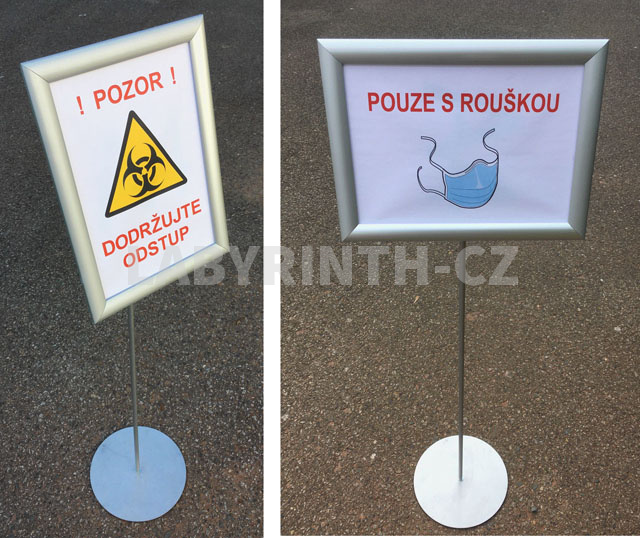

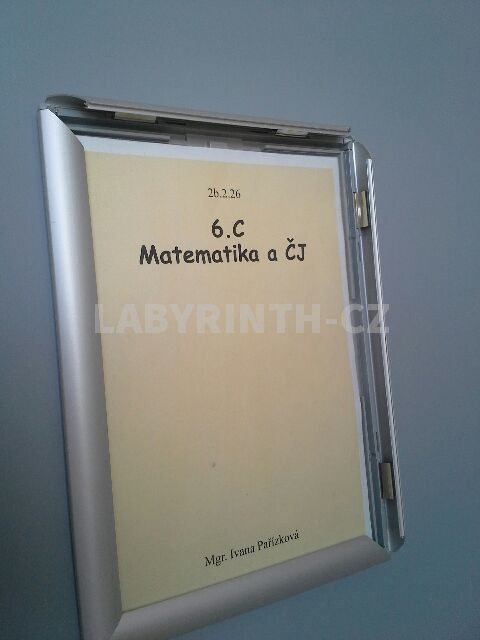

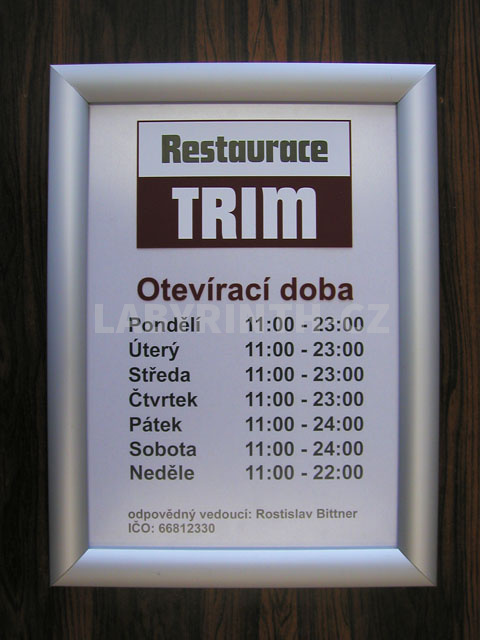

Ostatní vnitřní značení

Některé místnosti mají specifickou funkci a je potřeba je označit jiným způsobem, než běžnými cedulkami. Jsou to např. úřední hodiny, obsazení zasedacích místností, různé cedulky s velice častou aktualizací informací apod. Všechny tyto případy se řeší zcela individuálně a odvíjejí se od toho, jaké nároky musí štítky splňovat.
